UTM in der Praxis – Koordinaten sicher bestimmen

UTM-Koordinaten beschreiben eine Position als Ost- und Nordwert innerhalb einer festgelegten Zone. Für eine eindeutige Weitergabe müssen Zone, Bezugssystem, Stellenzahl und Leserichtung stimmen. Behandelt werden Kartenrandangaben, das Arbeiten mit dem Romer, sinnvolle Rundungen, MGRS, Zonenwechsel und typische Übertragungsfehler.

Schablone ohne Zahlen

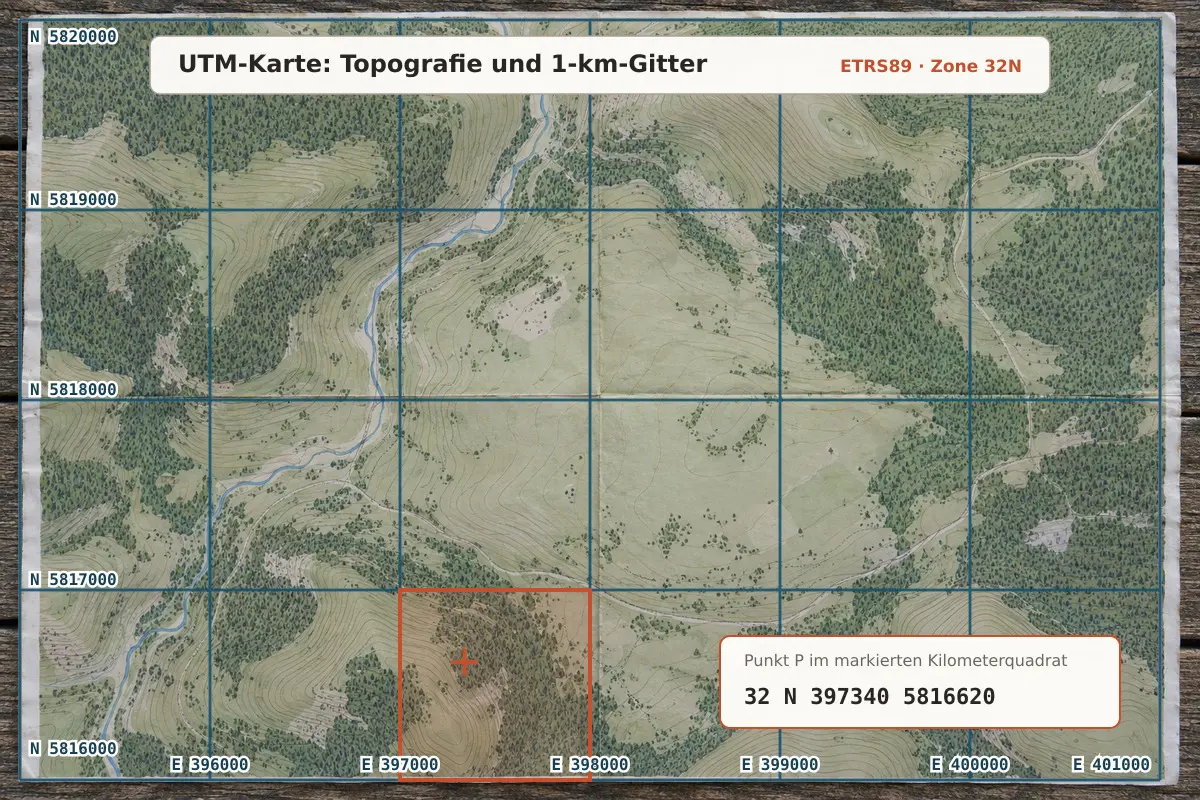

UTM-Raster als rechtwinkliges Gitternetz. Ablesen erfolgt metrisch: zuerst nach rechts (Ostwert), dann nach oben (Nordwert).

1) UTM gründlich verstehen

1.1 Aufbau: Zone, Band, 100-km-Felder, Gitterlinien

Die Erde wird in 60 Zonen zu je 6° Längendifferenz eingeteilt (gezählt 1–60 von West nach Ost). Jede Zone ist zusätzlich in Breitenbänder (Buchstaben C–X, ohne I und O) gegliedert. Eine vollständige UTM-Positionsangabe besteht aus Zone, Band und zwei Meterwerten: dem Ostwert (Easting, Richtung Osten) und dem Nordwert (Northing, Richtung Norden). Karten zeigen dazu ein rechtwinkliges Raster. Die senkrechten Linien repräsentieren Ostwerte, die waagerechten Nordwerte. An den Kartenrändern sind die Kilometerwerte dieser Linien angeschrieben. Damit lassen sich die ersten Ziffern einer Koordinate direkt übernehmen.

1.2 Projektion und warum Entfernungen „ehrlich“ sind

UTM verwendet innerhalb jeder Zone die Transversale Mercatorprojektion. Sie bildet einen begrenzten Meridianstreifen auf die Ebene ab, wobei Entfernungen und Richtungen im Nahbereich gut nutzbar bleiben. Die meterbasierte Darstellung ist der zentrale Praxisvorteil: Distanzen und Positionen lassen sich ohne Umweg über Winkel direkt in Metern angeben, messen und weitergeben.

1.3 MGRS als Kurzform

MGRS (Military Grid Reference System) fasst UTM kompakt zusammen: Es kombiniert Zone und 100-km-Feldkennzeichen mit zwei Zahlenblöcken gleicher Länge für Ost- und Nordanteile. Die Länge bestimmt die Genauigkeit: zum Beispiel 6-stellig (3+3) ≈ 100 m, 8-stellig (4+4) ≈ 10 m, 10-stellig (5+5) ≈ 1 m. Inhaltlich bleibt es das gleiche Gitter; MGRS ist lediglich eine platzsparende Schreibweise.

Merkreihenfolge beim Messen und Notieren: Zone/Band → Ostwert (rechts) → Nordwert (oben). Diese Reihenfolge nie vertauschen.

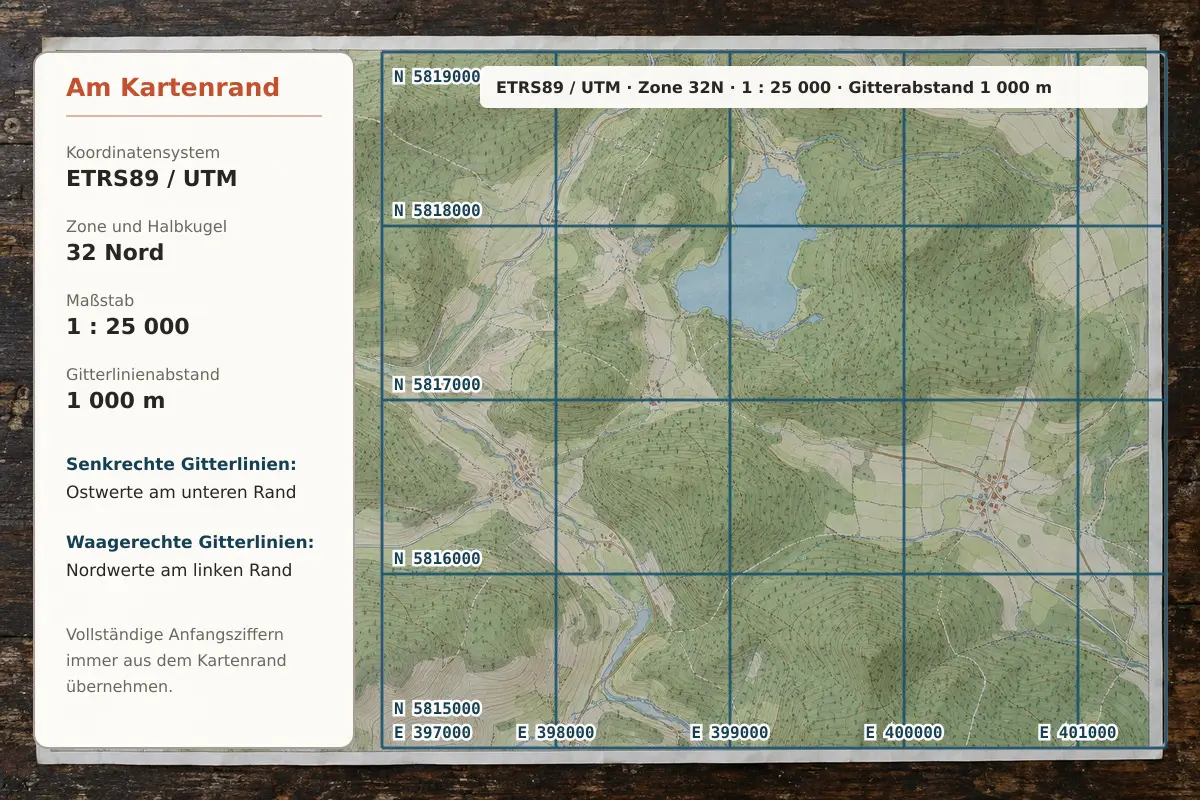

2) Der Kartenrand als Datenquelle

Wer den Kartenrand korrekt liest, reduziert Fehler massiv. Dort finden sich alle Steuergrößen, die für Ablesung, Interpolation und Kursumrechnung benötigt werden.

Angabe
Maßstab (z. B. 1:25 000)
Bedeutung
Verhältnis Karte zu Gelände
Praxisnutzen
Umrechnung Millimeter → Meter (1 mm = 25 m), Grundlage der Romer-Interpolation
Angabe
UTM-Zone und Band
Bedeutung
Eindeutigkeit der Koordinate
Praxisnutzen
gehört zwingend in Meldungen, Berichte, Funk
Angabe
Gitterkilometer
Bedeutung
Vorgabewerte je 1-km-Linie
Praxisnutzen
liefern die ersten Ziffern von Ostwert und Nordwert
Angabe
Missweisung, Gitterkonvergenz
Bedeutung
Winkelbezüge
Praxisnutzen
für Kursumrechnung mit Kompass; für reines Koordinatenlesen nicht erforderlich
Angabe
Geodätisches Bezugssystem (z. B. ETRS89/WGS84)
Bedeutung
Ellipsoid/Datum der Karte
Praxisnutzen
Konsistenz mit GPS/anderen Karten prüfen; kleine systematische Versätze möglich

Kartenrandangaben, Bedeutung und Anwendung

Stimmen Datum/Bezugssystem zwischen Karte und GPS nicht überein (z. B. ETRS89 vs. WGS84), kann ein kleiner Versatz auftreten. Für Wander- und Rettungspraxis ist er meist gering, sollte aber bekannt sein.

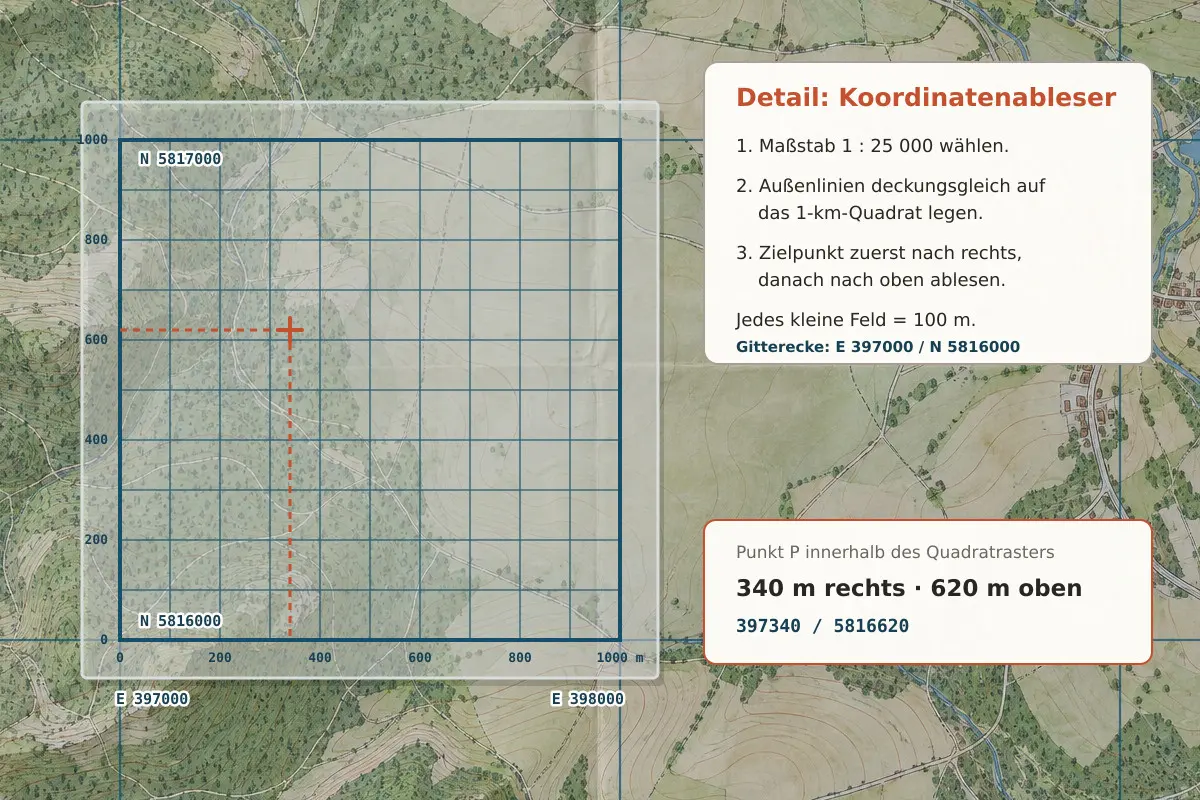

3) Interpolation mit Romer im 1-km-Quadrat

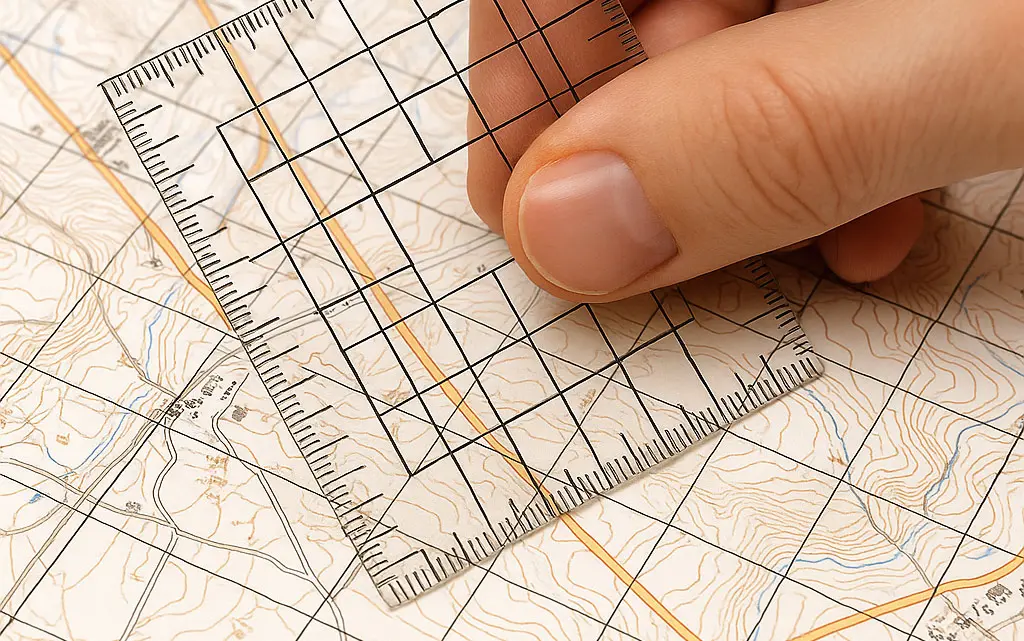

Der Romer ist eine transparente Schablone, deren Skalen für einen Kartmaßstab kalibriert sind. Ziel ist es, die Lage innerhalb eines 1-km-Quadrats präzise als Meterangabe zu bestimmen. Ein Millimeter auf der Karte entspricht beim Maßstab 1:25 000 genau 25 Metern draußen. Mit dieser Relation entsteht die feinere Zifferngruppe der UTM-Koordinate.

3.1 Schrittfolge

  1. 1-km-Quadrat identifizieren: linke Gitterlinie (E-km) und untere Gitterlinie (N-km) am Kartenrand ablesen.
  2. Romer korrekt orientieren: Nullpunkt unten links, Ost-Skala unten, Nord-Skala rechts.
  3. Von der linken unteren Ecke den Abstand nach rechts zum Punkt bestimmen (E-Zuschlag in mm).
  4. Den Abstand nach oben bestimmen (N-Zuschlag in mm).
  5. Millimeter gemäß Maßstab in Meter umrechnen und an die Gitterkilometer anhängen.
  6. Auf sinnvolle Genauigkeit runden (freies Feld 1–10 m, Wald/Nebel 10–100 m).
Beispiel: 1:25 000, 12 mm nach rechts und 37 mm nach oben. 1 mm = 25 m ⇒ E-Zuschlag 300 m, N-Zuschlag 925 m. Bei Gitterkilometern E=396 und N=5816 wird daraus Easting 396 300 m, Northing 5 816 925 m.

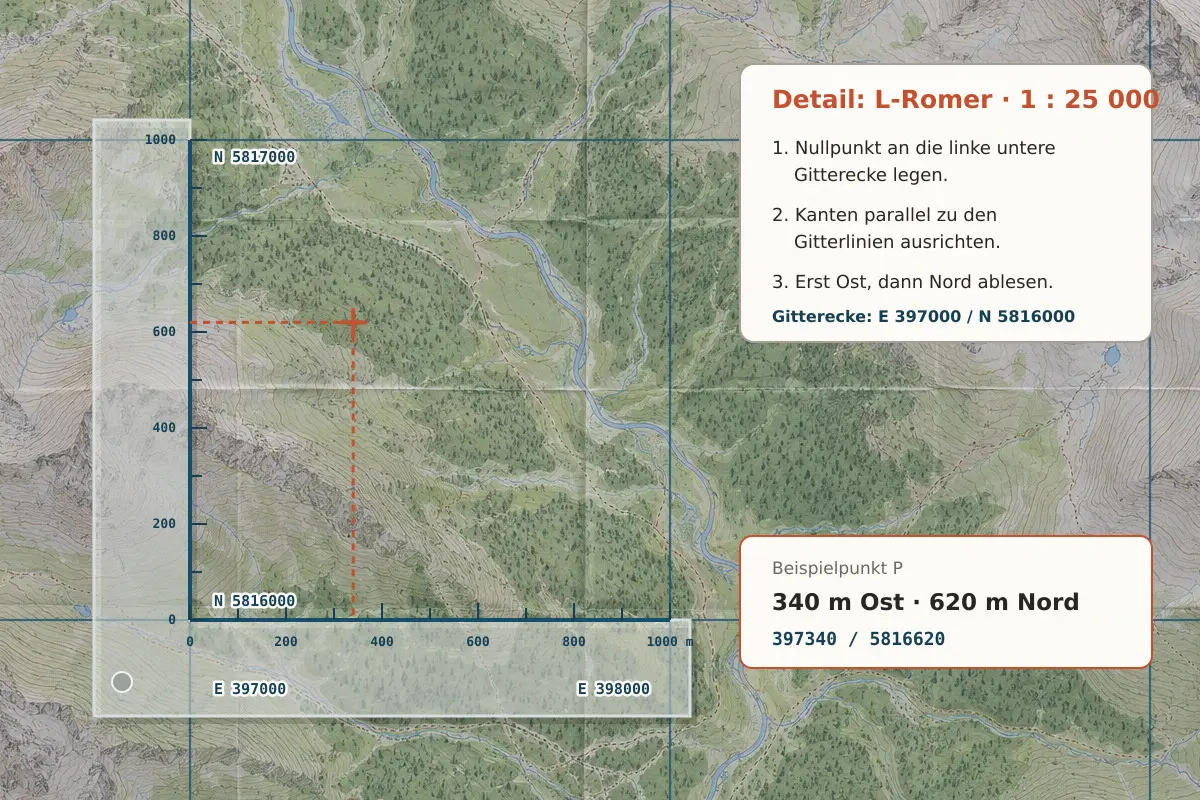

Skala rechts; Nullpunkt unten links
Die Orientierung des Romers ist entscheidend: Ost unten, Nord rechts. Eine vertauschte Lage erzeugt systematische Fehler.

3.2 Mini-Rechner: Romer-mm → Meter und vollständige UTM

Romer-Interpolation

Ergebnis: –


4) Koordinatenformate: DMS ↔ Dezimalgrad sicher handhaben

Daten aus Behörden, älteren GPS-Systemen oder Meldungen liegen oft als Grad-Minuten-Sekunden (DMS) vor. Für Berechnungen, Vergleiche und Schnittstellen ist Dezimalgrad (DD) meist praktischer. Der folgende kleine Umrechner konvertiert verlustfrei zwischen beiden Darstellungen (Nord/Ost positiv, Süd/West negativ).

DMS ↔ Dezimalgrad

Ergebnis: –

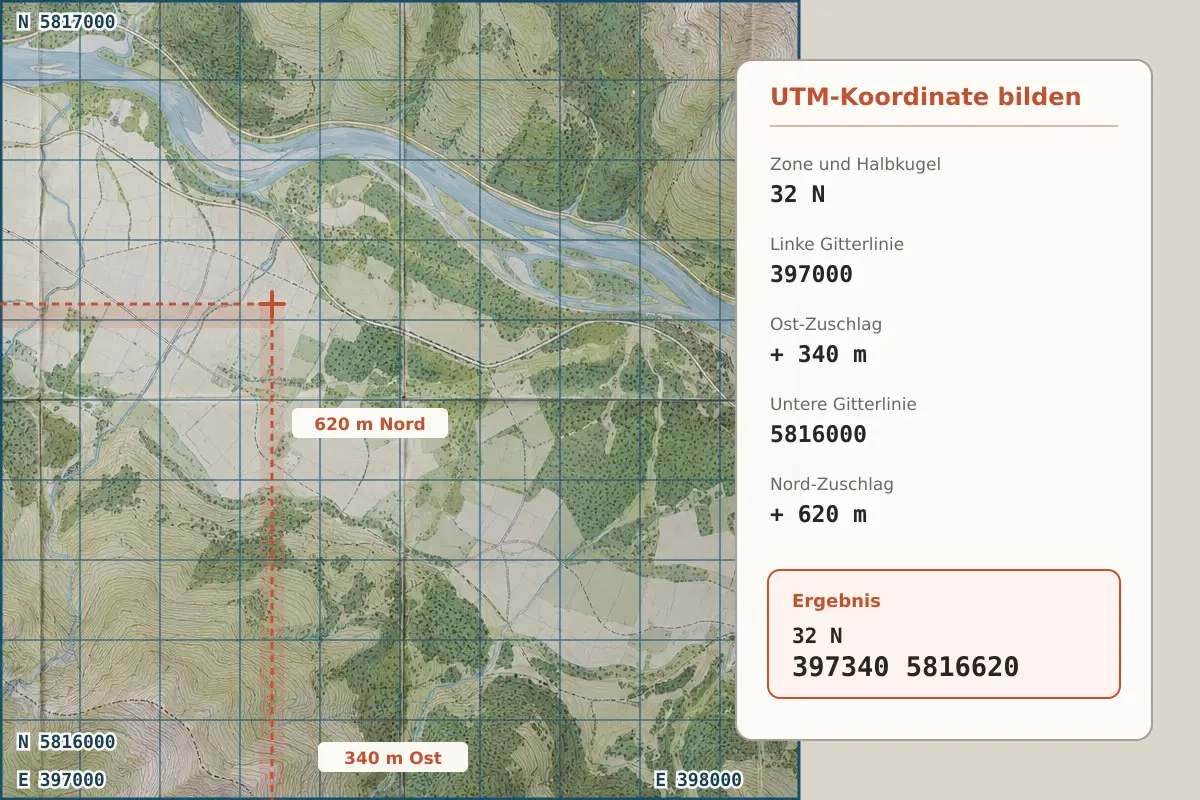

5) Vollständiger Arbeitsablauf: Von der Karte zur UTM (und MGRS)

  1. Zone und Band am Kartenrand festhalten. Diese Angaben gehören zur Koordinate.
  2. 1-km-Quadrat bestimmen, Gitterkilometer links/rechts (E) und unten/oben (N) ablesen.
  3. Romer korrekt orientieren: Nullpunkt unten links, Ost-Skala unten, Nord-Skala rechts.
  4. Abstände in Millimeter ermitteln, in Meter umrechnen, passend runden.
  5. Easting = E-km × 1000 + E-Meter; Northing = N-km × 1000 + N-Meter. Zone/Band ergänzen.
  6. Optional MGRS bilden: 100-km-Feld ermitteln und Ost/Nord-Paare gleicher Länge verwenden.
  7. Plausibilisieren: passt die Koordinate zur Kartensituation (Wege, Bachknicke, Kuppen)?
Ein bewährter Kontrollgriff ist der Rückblick: Koordinate am Startpunkt notieren, nach einem Leg erneut messen und die Differenz mit Distanz und Richtungsänderung abgleichen. Abweichungen zeigen sich früh und lassen sich beheben, bevor Sie sich vom Kurs entfernen.

6) Genauigkeit und sinnvolle Rundung

Nominal kann mit Romer auf 1-m-Schritte interpoliert werden. Praktisch limitiert die Arbeitssituation: Handzittern, schwankende Sicht auf die Gitterlinie, unruhiger Untergrund oder windiger Kartenhalt. Realistische Genauigkeiten sind im Wald 10–50 m, im offenen Gelände 1–10 m. Wer übergenau notiert, suggeriert Präzision, die draußen nicht vorhanden ist. Besser ist eine passende Rundung und eine saubere Wiederholbarkeit.

Umgebung
Freies Feld, ruhige Lage
Empfohlene Rundung
1–10 m
Begründung
Gute Sicht auf Gitter, stabile Handhabung möglich
Umgebung
Forstwege, leichte Vegetation
Empfohlene Rundung
10 m
Begründung
Bewegung im Gelände erzeugt kleine Ablesefehler
Umgebung
Dichter Wald, Regen, Wind
Empfohlene Rundung
10–100 m
Begründung
Sicht und Haltung limitiert, Interpolation gröber

Empfehlung zur Rundung nach Umgebung


7) Sonderfälle und wie man sie löst

7.1 Zonenwechsel in UTM

In Grenzbereichen kann die Route eine Zonenlinie queren. Kartenblätter zeigen dann entweder Zonenüberlappungen oder es werden unterschiedliche Blätter genutzt. Wichtig ist, die korrekte Zonenangabe mitzuführen. In Meldungen gehört die Zone zwingend dazu.

7.2 Karte ohne Gitterlinien

Manche Freizeitkarten blenden Gitter aus. Abhilfe: den Kartenrand nutzen, wo die Gitterkilometer eingetragen sind, und mit einem dünnen Bleistift die benötigten Linien im Arbeitsbereich leicht einziehen. Alternativ eine Romer-Schablone mit metrischem Raster verwenden, die auch als „Minigitter“ dienen kann.

7.3 Unterschiedliche Bezugssysteme

Häufig sind WGS84 und ETRS89 praktisch deckungsgleich nutzbar; dennoch können wenige Meter Versatz auftreten. Für die Navigation genügt es, innerhalb eines Einsatzes konsistent zu bleiben: gleiche Kartenquelle, gleiche App-Einstellung, gleiche Datumsangabe.

7.4 Arbeiten bei Dämmerung/Nacht

Reflektierende Hilfskreuze oder dünne Klebestreifen können auf der Kartenschutzhülle ein temporäres Gitter bilden. Rotlicht erhält die Dunkelanpassung, reduziert aber den Kontrast; deshalb Skalen dicker anlegen und die Romer-Tickmarks sichtbar machen.


8) Fehlerdiagnose: typische Muster und Korrekturen

Fehlerbild
Easting/Northing vertauscht
Wahrscheinliche Ursache
Reihenfolge nicht eingehalten
Sichere Korrektur
Merksatz anwenden, laut mitsprechen: „erst rechts, dann hoch“
Fehlerbild
Falscher Romer-Nullpunkt
Wahrscheinliche Ursache
Schablone in falscher Ecke
Sichere Korrektur
Nullpunkt unten links; Markierung auf der Schablone anbringen
Fehlerbild
Übergenau notiert
Wahrscheinliche Ursache
Inter­polation jenseits der Situation
Sichere Korrektur
Rundung anpassen und als Fixgröße im Team absprechen
Fehlerbild
Zonenangabe fehlt
Wahrscheinliche Ursache
Kartenrand nicht dokumentiert
Sichere Korrektur
Zone/Band immer gleich zu Beginn notieren
Fehlerbild
Widerspruch zur Umgebung
Wahrscheinliche Ursache
Quadrat verwechselt
Sichere Korrektur
Mit markanten Geländemerkmalen querprüfen und Quadrat erneut wählen

9) Playbooks: anwendungsfertige Abläufe

9.1 Punktkoordinate schnell bestimmen (Standard)

  1. Kartenrand lesen: Zone/Band, Maßstab, Gitterkilometer notieren.
  2. Quadrat lokalisieren, Romer orientieren, mm-Abstände messen.
  3. Umrechnen, runden, Koordinate notieren; MGRS optional ergänzen.
  4. Querprüfung mit Umgebung und zweitem Messpunkt.

9.2 Meldung per Funk

  1. Einheitliche Genauigkeit definieren (z. B. 10 m → 4+4 Ziffern in MGRS).
  2. Zone und 100-km-Feld nennen, dann das Ziffernpaar sprechen.
  3. Wiederholen lassen; Differenzen sofort klären.

9.3 Orientierungslauf bei gemischter Sicht

  1. Legs an Geländemerkmalen aufspannen, Koordinaten für Start/Übergänge vorbereiten.
  2. Im Wald kurze Segmente, häufige Querprüfungen; im Feld längere Legs, höhere Genauigkeit.
  3. Abschluss: gemessene Koordinaten mit Sollwerten vergleichen, Fehlerarten klassifizieren.

10) Integration mit Kompass und Kursen

UTM liefert Koordinaten; Richtungen ergeben sich aus Kursen. Für den Übergang Karte ↔ Kompass sind zwei Winkelgrößen relevant: die Missweisung (magnetisch vs. geografisch) und die Gitterkonvergenz (Gitter-Nord vs. geografisch Nord). Für die reine Koordinate sind diese Werte nicht nötig; für Kursumrechnung jedoch schon. Der zugehörige Leitfaden „Karte & Kompass“ behandelt dies im Detail und enthält Formeln sowie einen kleinen Umrechner.


11) Trainingsprogramm: vom ersten Quadrat zur flüssigen Routine

11.1 Zwei-Wochen-Plan

  1. Tag 1–2: Kartenrand lesen, Maßstab verstehen, Umrechnung 1 mm → Meter üben.
  2. Tag 3–4: Drei Punkte in einem Quadrat interpolieren, Rundungen vergleichen (1/10/100 m).
  3. Tag 5–6: MGRS-Schreibweise trainieren, Funk-Meldung simulieren.
  4. Tag 7–8: Übungen bei Wind/Regen; stabile Kartenhaltung, Schablonenfixierung.
  5. Tag 9–10: Zonen- und Feldwechsel in Kartenbeispielen nachvollziehen.
  6. Tag 11–12: Nachtübung mit Rotlicht; Tickmarks und Lesbarkeit optimieren.
  7. Tag 13–14: Mini-OL mit Zeitlimit, Fehlerprotokoll und Abschlussauswertung.

11.2 Materialpflege

  • Karte trocken und flach lagern; Schutzfolie gegen Regen verwenden.
  • Romerkanten sauber halten; feine Kratzer verschlechtern die Ablesbarkeit.
  • Feine Bleistifte oder Folienstifte für temporäre Hilfslinien nutzen.

12) Kompakte Checkliste für den Rucksack

  • Karte im passenden Maßstab (z. B. 1:25 000), UTM-Raster sichtbar.
  • Romer-Schablone zum Maßstab, optional Ersatz aus festem, transparentem Material.
  • Feiner Bleistift, Radiergummi, wasserfester Folienstift.
  • Schutzfolie, Klemmbrett oder Map-Case gegen Feuchtigkeit und Wind.
  • Notizkarte mit Merksätzen: Reihenfolge Ost → Nord, Rundungsempfehlungen, MGRS-Längen.

Anhang: Mini-Glossar

UTM: Universal Transverse Mercator; meterbasiertes Gittersystem mit 6°-Zonen.
Band: Breitenstreifen C–X (ohne I, O).
Easting/Northing: Meterwerte nach Osten bzw. Norden innerhalb einer Zone.
Gitterkilometer: Kilometerangaben der Rasterlinien am Kartenrand.
Romer: Transparente Schablone zum Interpolieren in 1-km-Quadraten.
MGRS: Kompakte UTM-Schreibweise mit 100-km-Feld und gleichlangen Ziffernblöcken.
Missweisung: Winkel zwischen geografischem und magnetischem Nord.
Gitterkonvergenz: Winkel zwischen geografischem und Gitter-Nord.
Bezugssystem/Datum: Geodätische Grundlage der Karte (z. B. ETRS89/WGS84).
