Karte & Kompass: Maßstab, Marschzahl, Peilung – kompletter Praxisleitfaden

Analoge Navigation funktioniert unabhängig von Akku, Mobilfunk und Satellitenempfang. Verlässlich wird sie jedoch erst, wenn Karte, Kompass, Gelände, Marschzahl und Entfernungskontrolle als ein System verwendet werden. Eine exakt eingestellte Richtung hilft wenig, wenn der Ausgangspunkt falsch ist. Eine richtig erkannte Position reicht ebenfalls nicht, wenn der Kurs beim Umgehen jedes Hindernisses seitlich abdriftet.

1. Die Karte als Geländemodell verstehen

Eine topografische Karte ist keine verkleinerte Fotografie. Sie wählt Informationen aus, vereinfacht Formen und ordnet Objekte festen Zeichen zu. Der Maßstab entscheidet, wie viele Einzelheiten darstellbar sind. Alter und Ausgabejahr bestimmen, wie vorsichtig Wege, Gebäude, Vegetationsgrenzen und technische Anlagen behandelt werden müssen.

Maßstab sicher anwenden

Der Maßstab beschreibt das Verhältnis zwischen Kartenstrecke und waagerechter Strecke im Gelände. Bei 1:25.000 entsprechen 1 Zentimeter auf der Karte 250 Metern im Gelände. Bei 1:50.000 sind es 500 Meter und bei 1:100.000 ein Kilometer. Je größer die Maßstabszahl, desto stärker ist die Landschaft verkleinert und desto weniger Einzelheiten können dargestellt werden.

Eine gerade Strecke wird mit Lineal oder Kartenkante gemessen. Ein kurviger Weg wird in kurze Teilstücke zerlegt oder mit einem Faden nachgelegt. Die gemessene Kartenstrecke ist nicht automatisch die tatsächlich zu gehende Strecke: Kurven, Umwege, Steigung und unpassierbare Stellen kommen hinzu.

Kartenrand und Legende zuerst lesen

Vor der Routenplanung werden Kartenblatt, Maßstab, Äquidistanz, Koordinatenbezug, Ausgabejahr und Nordrichtungsangaben geprüft. Die Äquidistanz gibt den Höhenunterschied zwischen zwei benachbarten Höhenlinien an. Sie darf nicht aus dem optischen Abstand der Linien geschätzt werden. Auf einer Karte können beispielsweise 10 Meter, 20 Meter oder ein anderer Wert gelten.

• Maßstab und Maßstabsleiste
• Äquidistanz der Höhenlinien
• Ausgabe- oder Aktualisierungsjahr
• verwendetes Koordinatensystem
• UTM-Zone und Kartenbezug
• Gitternord, geografisch Nord und magnetisch Nord
• Missweisung und Bezugsjahr
• Zeichenerklärung für Wege, Wasser und Bewuchs

2. Höhenlinien und Geländeformen lesen

Höhenlinien verbinden Punkte gleicher Höhe. Eng stehende Linien zeigen einen steilen Hang, weit auseinanderliegende Linien einen flachen. Erst die Form der Linien macht sichtbar, ob sich dort eine Kuppe, ein Tal, ein Rücken, ein Sporn oder ein Sattel befindet.

Gelände nicht nur erkennen, sondern verfolgen

Während der Bewegung wird nicht auf einen einzelnen passenden Hügel gewartet. Die Folge der Formen ist entscheidend. Nach einer Bachquerung kann ein Anstieg zu einem Rücken folgen, danach ein flacher Sattel und anschließend ein steiler Abfall. Stimmt diese Reihenfolge nicht, muss die Standortannahme überprüft werden.

3. Kompassaufbau, Haltung und Störquellen

Für die Kartenarbeit eignet sich ein Plattenkompass mit transparenter Grundplatte und drehbarer Kapsel. Die Grundplatte verbindet Punkte auf der Karte. Die Kapsellinien stellen den Bezug zum Kartengitter her. Die Magnetnadel verbindet die eingestellte Richtung mit dem Magnetfeld im Gelände.

Richtig messen

1. Abstand zu Störquellen: Mobiltelefon, Powerbank, Messer, Magnetverschluss, Lautsprecher, Fahrzeug, Stahlzaun und Stromanlage aus dem unmittelbaren Messbereich entfernen.
2. Kompass waagerecht halten: Eine geneigte Kapsel bremst die Nadel oder lässt sie anliegen. Der Kompass liegt ruhig vor dem Körper.
3. Nadel ausschwingen lassen: Nicht im Gehen ablesen. Nach jeder Drehung warten, bis sich die Nadel stabilisiert hat.
4. Zweite Messung durchführen: Bei unerwartetem Ergebnis einige Meter weitergehen und erneut messen. Ändert sich die Anzeige stark, liegt eine örtliche Störung nahe.

4. Marschzahl: Richtung statt Schrittzahl

Die Marschzahl – auch Marschrichtungszahl – ist die am Kompass eingestellte Richtung in Grad. Sie wird im Uhrzeigersinn von Nord aus gezählt: Nord entspricht 0 beziehungsweise 360 Grad, Ost 90 Grad, Süd 180 Grad und West 270 Grad. Die persönliche Schrittzahl für 100 Meter ist etwas anderes und gehört zur Entfernungskontrolle.

Warum schon wenige Grad wichtig sind

Eine kleine Winkelabweichung wächst mit der Entfernung. Fünf Grad ergeben nach einem Kilometer bereits ungefähr 87 Meter seitlichen Versatz, nach zehn Kilometern rund 870 Meter. In dichtem Wald kann zusätzlich eine Geh-Abdrift entstehen, obwohl die Marschzahl korrekt eingestellt wurde. Deshalb werden lange Strecken in kontrollierbare Abschnitte geteilt.

5. Drei Nordrichtungen, Missweisung und Gitterkonvergenz

„Die Karte einnorden“ ist keine vollständige Anweisung, solange nicht feststeht, auf welche Nordrichtung sich Karte und Kurs beziehen. Bei präziser Arbeit werden geografisch Nord, Gitternord und magnetisch Nord unterschieden.

Vorzeichen und Umrechnung

Formeln sind nur sicher, wenn die Vorzeichen genau definiert sind. In der folgenden Schreibweise ist eine östliche Lage der jeweiligen Nordrichtung positiv und eine westliche negativ. Der Kartenkurs bezieht sich auf Gitternord, der Kompasskurs auf magnetisch Nord.

Andere Kartenwerke können Winkel oder Vorzeichen anders benennen. Deshalb wird nicht blind eine Merkhilfe wie „Ost addieren“ übernommen. Maßgeblich sind das Nordrichtungsdiagramm der Karte und die klar benannte Umwandlung: vom Kartenkurs zum Kompasskurs oder vom Kompasskurs zurück zur Karte.

Aktuelle Werte mit dem Rechner bestimmen

Der Team-Survival-Deklinationsrechner ermittelt für Ort und Datum die magnetische Deklination und den passenden Korrekturwert. Er unterscheidet zwischen Karten mit sichtbarem UTM-Gitter und Karten ohne UTM-Gitter. Die Webversion kann am Desktop verwendet werden; unterwegs steht außerdem die Android-App im Google Play Store mit Offline-Berechnung, Kompasshilfe, Sensorprüfung, Peilung und Wegpunkten zur Verfügung.

6. Karte einnorden und Standort bestätigen

Beim Einnorden wird die Karte so gedreht, dass ihre Richtungen mit den Richtungen im Gelände übereinstimmen. Erst danach lassen sich links, rechts, vor und hinter dem Standort direkt zwischen Karte und Landschaft übertragen.

Mit Kompass einnorden

1. Nordbezug bestimmen: Prüfen, ob an Kartenrand, Nordpfeil oder UTM-Gitter ausgerichtet wird.
2. Korrekturwert festlegen: Missweisung und gegebenenfalls Gitterkonvergenz für Ort, Datum und Kartenart berücksichtigen.
3. Kompass auflegen: Eine lange Kante oder die Kapsellinien parallel zu einer senkrechten Nordlinie der Karte legen.
4. Karte und Kompass gemeinsam drehen: Die Einheit drehen, bis die ruhende Nadel zum korrigierten Nordwert passt.
5. Gelände prüfen: Talachsen, Wege, Gewässer und sichtbare Kuppen müssen nun in der erwarteten Richtung liegen.

Ohne Kompass nach Gelände ausrichten

Zwei sicher identifizierte Geländepunkte werden auf der Karte gesucht. Die Karte wird gedreht, bis die Verbindung beider Kartenpunkte parallel zur sichtbaren Verbindung im Gelände liegt. Danach müssen weitere Merkmale passen. Mit nur einem Zielpunkt bleibt eine Drehung um den eigenen Standort möglich; ein zweiter Punkt oder eine bekannte lineare Struktur beseitigt diese Mehrdeutigkeit.

Standortkette statt Einzelmerkmal

7. Von der Karte ins Gelände peilen

Bei dieser Arbeitsrichtung sind Start und Ziel auf der Karte bekannt. Daraus wird zuerst ein Kartenkurs ermittelt, anschließend ein korrigierter Kompasskurs und schließlich eine sichtbare Marschrichtung im Gelände.

1. Start und Ziel verbinden: Anlegekante des Kompasses so auf die Karte legen, dass der Marschrichtungspfeil vom Start zum Ziel zeigt.
2. Kapsel zum Gitter drehen: Kapsellinien parallel zu den senkrechten Gitterlinien ausrichten. Die Nordmarke muss zum oberen Kartenrand zeigen.
3. Kartenkurs ablesen: Der Wert an der Ablesemarke ist der Kurs bezogen auf das verwendete Kartengitter.
4. Zum Kompasskurs umrechnen: Missweisung und Gitterkonvergenz nach Kartenangabe beziehungsweise Rechner berücksichtigen.
5. Kompass waagerecht vor den Körper nehmen: Den Körper drehen, bis die Nordspitze der Nadel an der korrigierten Nordmarke liegt.
6. Vormarke auswählen: In Richtung des Marschpfeils einen eindeutigen Baum, Felsen, Geländeknick oder anderen festen Punkt wählen.
7. Bis zur Marke gehen: Nicht ständig auf den Kompass sehen. An der Vormarke den Kurs erneut aufbauen und zurückblicken.

Vorder- und Rückmarke gemeinsam nutzen

Eine Vormarke zeigt zum nächsten Zwischenpunkt. Eine Rückmarke liegt hinter dem eigenen Standort auf derselben Linie. Beim Erreichen der Vormarke wird zurückgeblickt. Liegt die Rückmarke seitlich, ist der Kurs bereits abgedriftet. In dichtem Wald, Nebel oder unruhigem Gelände werden die Abschnitte so kurz gewählt, dass beide Marken eindeutig bleiben.

8. Vom Gelände zurück in die Karte

Eine Geländepeilung wird benötigt, wenn ein sichtbares Objekt auf der Karte identifiziert, eine eigene Linie eingetragen oder der Standort durch Kreuzpeilung bestimmt werden soll.

1. Objekt eindeutig identifizieren: Kirchturm, markanter Gipfel, Sendemast oder unverwechselbare Felskante müssen sicher auf der Karte zugeordnet werden können.
2. Ziel anvisieren: Marschrichtungspfeil auf das Objekt richten und den Kompass waagerecht halten.
3. Kapsel drehen: Nordmarke unter die ruhende Nordspitze der Magnetnadel drehen.
4. Magnetischen Kurs ablesen: Wert notieren und nicht aus dem Gedächtnis weiterarbeiten.
5. In Kartenkurs umrechnen: Deklination und Gitterkonvergenz in der passenden Richtung anwenden.
6. Linie eintragen: Kompasskante am bekannten Kartenpunkt anlegen, Kapsellinien parallel zum Kartengitter ausrichten und die Gegenrichtung zum eigenen Standort zeichnen.

Kreuzpeilung und Rückwärtseinschneiden

Von einem unbekannten Standort werden zwei oder besser drei bekannte Geländepunkte gepeilt. Nach der Umrechnung werden die Gegenrichtungen von den Kartenpunkten aus eingezeichnet. Die Linien schneiden sich wegen Messfehlern häufig nicht in einem Punkt, sondern bilden ein kleines Toleranzdreieck. Der Standort wird innerhalb dieses Bereichs mit Hangseite, Höhe, Weg und Gewässer weiter eingegrenzt.

9. Entfernung ohne GPS kontrollieren

Die Marschzahl gibt die Richtung an, nicht die Entfernung. Für die Strecke werden persönliche Schrittwerte, Gehzeit, Höhenlinien und passierte Kontrollpunkte kombiniert. Die Schrittzahl darf nicht aus einer allgemeinen Tabelle übernommen werden.

Persönlichen Schrittwert ermitteln

1. 100 Meter sicher vermessen: Eine markierte Strecke, Sportanlage oder belastbare Kartenstrecke verwenden.
2. Zählweise festlegen: Entweder jeden Schritt oder nur jedes Aufsetzen desselben Fußes als Doppelschritt zählen. Nicht zwischen beiden Verfahren wechseln.
3. Mehrfach gehen: Mindestens mehrere Durchgänge im normalen Marschtempo durchführen und den Mittelwert bilden.
4. Geländewerte ergänzen: Weg, Wiese, leichter Anstieg, Abstieg, Unterholz und Schnee getrennt testen. Hindernisse verändern Schrittlänge und gerade Vorwärtsstrecke.
5. Belastung berücksichtigen: Rucksackgewicht, Müdigkeit und Dunkelheit können den persönlichen Wert verschieben. Als Bereich arbeiten, nicht mit Scheingenauigkeit.

Schritte unterwegs zählen

Nach jeweils 50 oder 100 Schritten wird eine Perle verschoben, ein Stein von einer Tasche in die andere gelegt oder ein Strich auf dem Routenblatt gesetzt. Nach jedem Peilabschnitt werden Richtung und Entfernung gemeinsam notiert. Wer nur eine ständig wachsende Gesamtzahl führt, verliert nach einer Unterbrechung schnell den Bezug.

10. UTM-Koordinaten lesen und eintragen

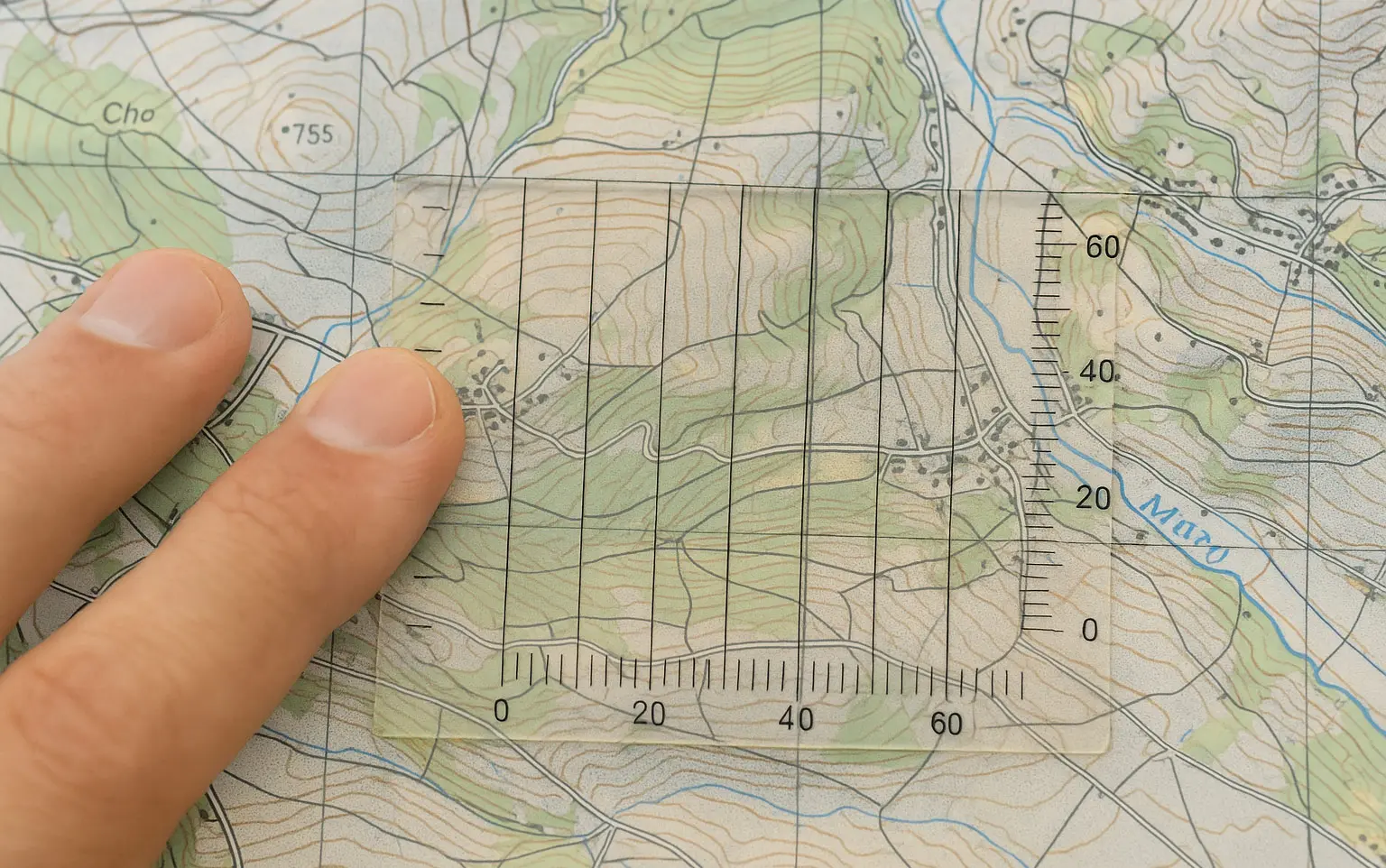

Das UTM-System bildet die Erde zonenweise in einem metrischen Gitter ab. Auf vielen topografischen Karten liegen senkrechte und waagerechte Linien im Abstand von einem Kilometer. Eine Koordinate wird immer zuerst nach rechts und anschließend nach oben gelesen: zuerst der Ostwert beziehungsweise Easting, danach der Nordwert beziehungsweise Northing.

1. Zone und Bezug feststellen: UTM-Zone, gegebenenfalls Breitenband sowie Kartenbezug gehören zur eindeutigen Ortsangabe.
2. Linke Gitterlinie lesen: Der Ostwert der unmittelbar links vom Punkt liegenden Kilometerlinie bildet die Basis.
3. Rechtsanteil ergänzen: Abstand des Punktes von dieser Linie mit passender Romer-Skala oder Maßstabskante bestimmen.
4. Untere Gitterlinie lesen: Der Nordwert der unmittelbar unterhalb des Punktes liegenden Kilometerlinie bildet die zweite Basis.
5. Hochanteil ergänzen: Abstand des Punktes von der unteren Linie bestimmen und an den Nordwert anhängen.
6. Stellenzahl prüfen: Ost- und Nordwert müssen mit gleicher Genauigkeit angegeben werden. Fehlende Ziffern verändern die beabsichtigte Genauigkeit.
7. Rückprobe: Die notierte Koordinate erneut auf der Karte eintragen. Der gesetzte Punkt muss am Ausgangsort liegen.

Koordinaten vollständig übermitteln

Eine Zahlenfolge ohne System, Zone und Bezug kann missverständlich sein. Bei der Weitergabe werden Kartenbezug beziehungsweise Datum, UTM-Zone und vollständige Ost- und Nordwerte genannt. Werden verkürzte Koordinaten verwendet, muss für alle Beteiligten feststehen, welches Kilometer- oder 100-Kilometer-Feld gemeint ist.

11. Routen planen, die Fehler auffangen

Eine robuste Route ist nicht zwingend die kürzeste. Sie nutzt gut erkennbare Linien, eindeutige Zwischenpunkte und eine Grenze hinter dem Ziel. Kleine Ziele werden erst aus der Nähe angesteuert.

Routenblatt für jeden Abschnitt

12. Hindernisse ohne Kursverlust umgehen

Dickicht, Felsriegel, Moor, Gewässer und Sperrflächen zwingen zu seitlichen Bewegungen. Viele kleine, nicht dokumentierte Richtungswechsel zerstören die ursprüngliche Linie. Vor der Umgehung werden deshalb eine Rückmarke und ein erkennbarer Punkt jenseits des Hindernisses gesucht.

13. Navigation in Wald, Nebel und Dunkelheit

Sinkt die Sichtweite, werden die Peilabschnitte kürzer und die Bedeutung von Leitlinien größer. Eine Marschzahl kann zwar eingestellt werden, doch ohne sichtbare Marke entsteht beim Gehen schnell seitliche Abweichung. Hangneigung, Hindernisse und unterschiedlich lange Schritte verstärken den Fehler.

In einer Gruppe kann eine Person als Rückmarke stehen bleiben, während eine zweite Person bis kurz vor die Sichtgrenze vorausgeht und auf die Linie eingewiesen wird. Erst danach rückt die hintere Person nach. Die Gruppe bleibt in Sicht- oder Sprechkontakt.

14. Standort verloren: geordnet neu ansetzen

Orientierungsverlust beginnt häufig mit einem Widerspruch: Die erwartete Kreuzung fehlt, der Hang fällt auf die falsche Seite oder die Gehzeit ist deutlich überschritten. Wer dennoch weiterläuft, vergrößert den Suchraum und entfernt sich vom letzten sicheren Punkt.

1. Stoppen: Nicht noch bis zur nächsten Kurve oder Kuppe weitergehen. Den aktuellen Punkt sichtbar markieren.
2. Letzte Sicherheit bestimmen: Welcher Standort war wirklich bestätigt? Wann wurde er verlassen und welche Richtung folgte?
3. Beobachtungen trennen: „Der Bach fließt nach links“ ist eine Beobachtung. „Das ist der Nordbach“ ist eine Deutung und muss geprüft werden.
4. Große Geländeformen vergleichen: Tal, Rücken, Hangrichtung, Höhe und Gewässer zuerst betrachten; kleine Wege und Einzelobjekte danach.
5. Rückkehr prüfen: Ist der letzte sichere Punkt nah und die Spur eindeutig, wird kontrolliert zurückgegangen. Bei Dunkelheit oder gefährlichem Gelände kann Bleiben sicherer sein.
6. Nur zu einem breiten Ziel bewegen: Falls Bewegung nötig ist, wird eine sichere Auffanglinie gewählt. Ein kleines Ziel wird nicht blind gesucht.
7. Plan hinterlassen: Richtung, Uhrzeit und Ziel am Haltepunkt notieren. Jede spätere Planänderung beginnt wieder an einem markierten Punkt.

Bleiben oder weitergehen?

15. Häufige Fehler und klare Korrekturen

16. Praktischer Trainingsaufbau

Die Techniken werden zuerst auf bekanntem Gelände mit einer sicheren Kontrolle geübt. Das Ziel ist nicht, einmal zufällig richtig anzukommen, sondern Fehler früh zu erkennen und den eigenen Weg jederzeit erklären zu können.

Material regelmäßig prüfen

• Karte wasserdicht und gefaltet zugänglich halten
• Ausdruck und Maßstabsbalken vergleichen
• Kompassnadel auf freie Bewegung prüfen
• größere Kapselblase und Beschädigungen beachten
• Deklinationswert und Kartenjahr aktualisieren
• Routenwerte mit Bleistift auf der Karte notieren
• UTM-Zone und Kartenbezug kennzeichnen
• persönliche Schrittwerte erneut kontrollieren
