Winlink im Notfunk – Von der Einrichtung zur ersten Nachricht

Winlink überträgt E-Mails, kurze Lageberichte und vorbereitete Formulare über Funk. Ein Computer oder Tablet führt die Nachricht, ein Software- oder Hardwaremodem wandelt sie in Funksignale um, und der Transceiver sendet sie über die gewählte Funkstrecke. Dabei bestätigt das Übertragungsverfahren empfangene Datenblöcke und wiederholt fehlerhafte Teile. Eine schwache oder schwankende Verbindung kann deshalb noch eine vollständige schriftliche Meldung liefern, obwohl ein längeres Sprechfunkgespräch kaum möglich wäre.

Das System ist vor allem dort nützlich, wo eine Nachricht exakt ankommen muss: Standortdaten, Materialbedarf, Straßenzustand, Zahl der betroffenen Personen oder die nächste geplante Funkzeit. Seine Stärke entsteht durch die Kombination aus einer klar geschriebenen Meldung, einer erreichbaren Gegenstation und einem bereits getesteten Aufbau. Ein frisch installierter Rechner, ein unbekanntes Funkgerät und eine noch nie aufgebaute Antenne ergeben im Stromausfall keine verlässliche Verbindung.

1. Was Winlink genau macht

Winlink ist ein weltweites Nachrichtensystem, das verschiedene Übertragungswege verbindet. Für Funkamateure ist besonders interessant, dass eine Clientstation per Kurzwelle, VHF oder UHF ein RMS-Gateway erreichen kann. Das Gateway nimmt die Nachricht entgegen und leitet sie an das Winlink-System weiter. Der Empfänger ruft sie später über ein anderes Gateway, über eine Internetverbindung oder mit einem passenden Winlink-Client ab. Der Absender muss nicht gleichzeitig mit dem Empfänger verbunden sein.

Eine Winlink-Adresse wird aus dem Rufzeichen gebildet. Außerdem kann Winlink Nachrichten zu gewöhnlichen Internet-E-Mail-Adressen weiterleiten und Antworten zurück in das System übernehmen. Welche externen Absender zugelassen sind und wie unerwünschte E-Mails behandelt werden, hängt von den aktuellen Winlink-Regeln und Kontoeinstellungen ab. Die vorgesehenen Kontakte werden deshalb vorab getestet. Eine im Ernstfall erstmals verwendete fremde Absenderadresse kann an einer Filterregel scheitern, obwohl die Funkübertragung selbst funktioniert.

Was die automatische Übertragung besser kann als Sprache

Bei einer Datenverbindung handeln die Stationen das Übertragungsverfahren aus, bestätigen Datenblöcke und fordern beschädigte Teile erneut an. Der Bediener muss Koordinaten oder Zahlenkolonnen nicht Buchstabe für Buchstabe durchsagen. Die empfangene Meldung liegt schriftlich vor und kann weitergeleitet, ausgedruckt oder in ein Lagebild übernommen werden. Das verringert Übertragungsfehler, ersetzt aber nicht die Prüfung des Inhalts.

Je schlechter der Funkweg, desto langsamer kann die Verbindung werden. Ein großer Anhang blockiert dann lange die Frequenz, erwärmt den Sender und leert den Akku. Winlink ist daher kein Ersatz für eine normale Breitbandverbindung. Text, knappe Formulare und kleine, gezielt verkleinerte Anhänge entsprechen dem, was der Funkweg gut leisten kann.

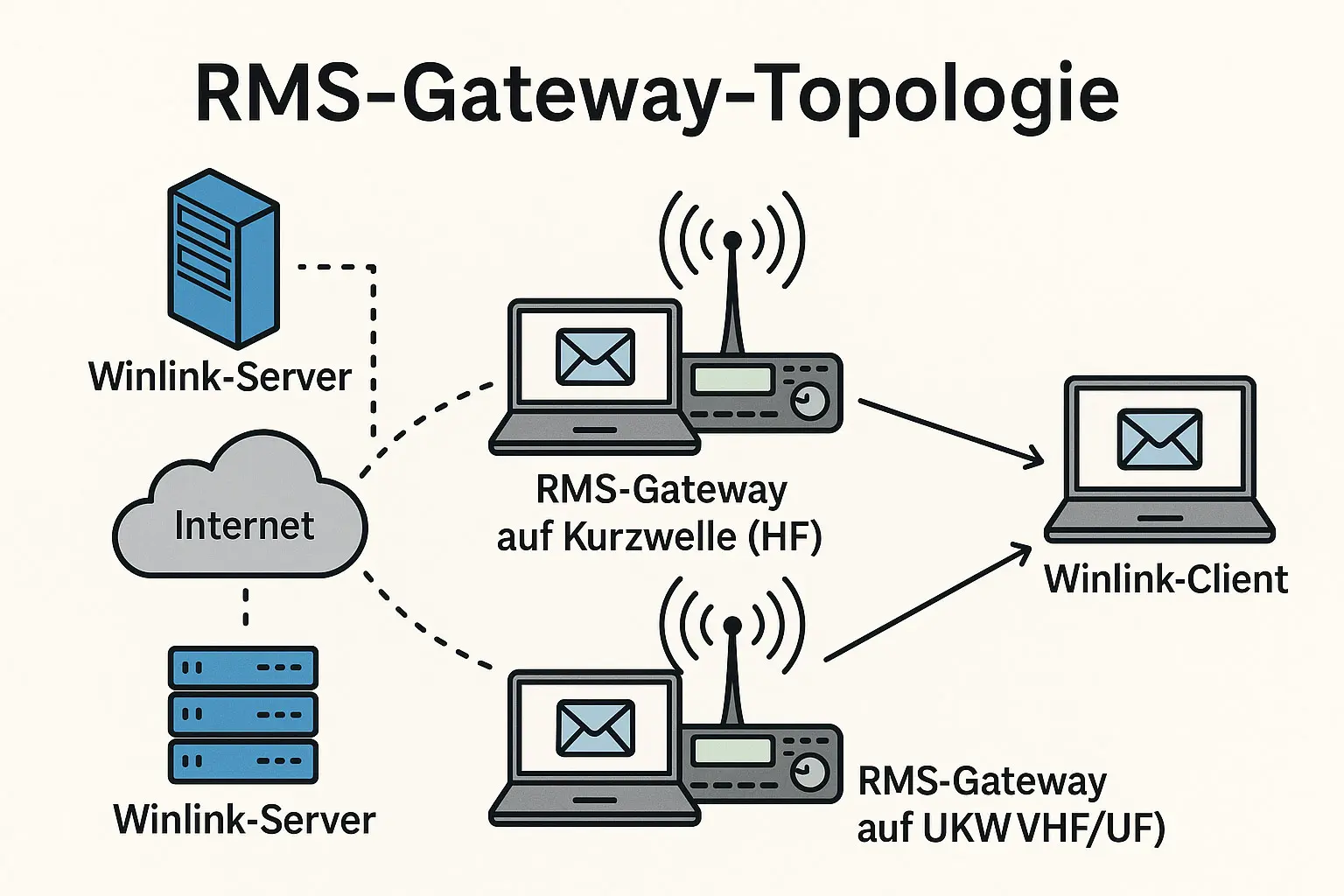

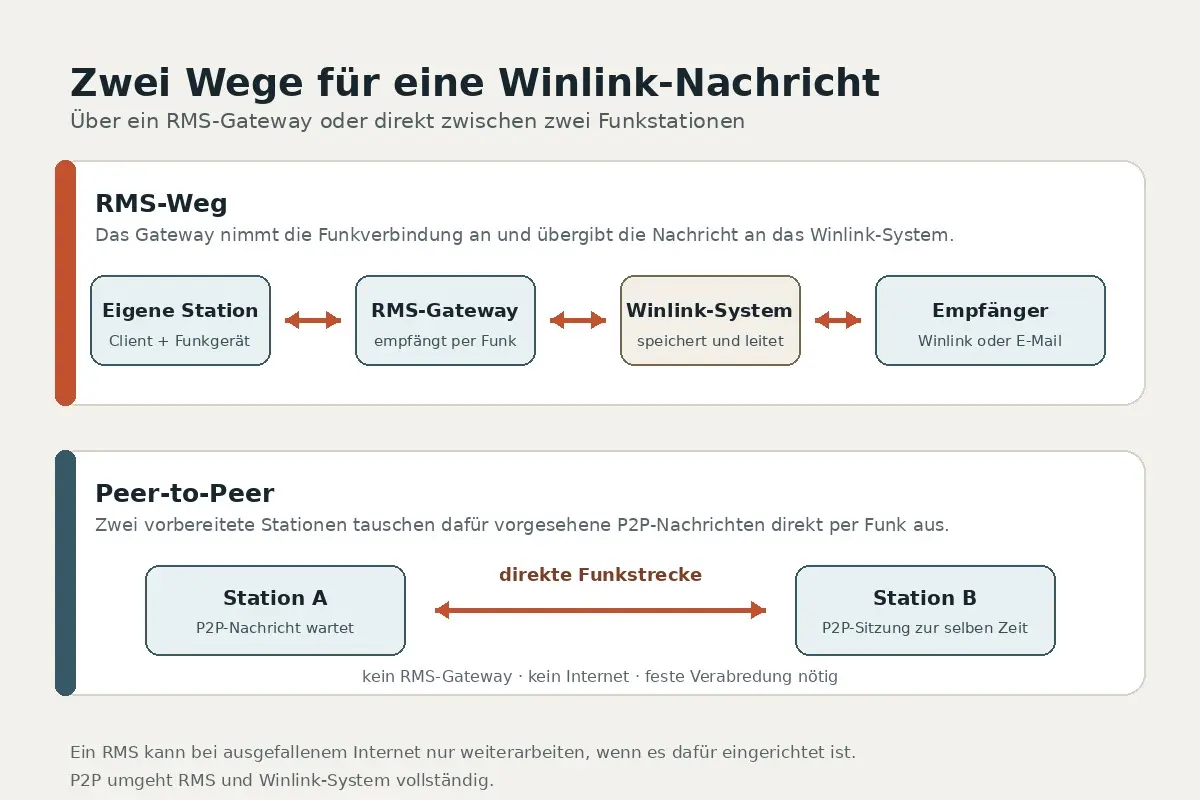

2. RMS, Peer-to-Peer und Hybridbetrieb unterscheiden

Für eine belastbare Notfunkplanung werden mindestens zwei Wege getrennt betrachtet. Ein RMS-Weg erlaubt zeitversetzte Nachrichten an viele Ziele. Eine direkte P2P-Verbindung erreicht eine konkrete Partnerstation auch ohne RMS-Infrastruktur, verlangt aber eine genaue Verabredung. Wenn beide Seiten lediglich „irgendwann 40 Meter“ notieren, werden sie sich mit hoher Wahrscheinlichkeit verpassen.

3. Was zu einer vollständigen Winlink-Station gehört

Die Software ist nur ein Teil der Station. Jede Komponente muss zur gewählten Betriebsart passen. VHF-Packet, VARA FM, VARA HF, ARDOP und Pactor stellen unterschiedliche Anforderungen an Funkgerät, Schnittstelle und Zusatzsoftware.

VARA ist ein eigenständiges Softwaremodem. Die nicht registrierte Variante kann gegenüber der lizenzierten Ausführung in der Geschwindigkeit begrenzt sein. ARDOP ist als Softwareverfahren in Winlink Express verfügbar. Pactor kann bei schwierigen HF-Strecken sehr leistungsfähig sein, benötigt aber geeignete Hardware an der Clientstation und Unterstützung am RMS. „Das schnellste Verfahren“ nützt nichts, wenn die erreichbare Gegenstelle es nicht anbietet.

4. Was vor einem Ausfall vorbereitet sein muss

Eine Notfallstation wird im normalen Betrieb eingerichtet. Dazu gehören nicht nur Installation und Anmeldung, sondern ein vollständiger Durchlauf mit genau den Kabeln, dem Akku und der Antenne, die später verwendet werden. Nach jedem größeren Software- oder Gerätewechsel wird der Ablauf erneut geprüft.

1. Konto und Client einrichtenRufzeichen, Locator, Kennwort und erreichbare Wiederherstellungsadresse eintragen. Eine Telnet-Sitzung öffnen und eine kurze Testnachricht an einen kontrollierten Empfänger senden.
2. Programme offline sichernInstallationsdateien, benötigte Laufzeitumgebungen, Treiber für Audio- und CAT-Schnittstelle sowie die funktionierende Konfiguration auf einem zweiten Datenträger ablegen. Ein Link auf eine Downloadseite ist keine Offline-Sicherung.
3. RMS- und Kanalinformationen aktualisierenDie im Client verfügbare Gatewayliste einschließlich der angebotenen Betriebsarten laden. Mehrere erreichbare Kandidaten für unterschiedliche Bänder notieren. Ein alter Eintrag kann ein abgeschaltetes oder umgestelltes Gateway zeigen.
4. Partner und Adressen testenEine Nachricht zu den vorgesehenen Winlink- und Internetadressen senden und eine Antwort anfordern. Dabei prüfen, ob Filter, Adressierung und Zuständigkeiten funktionieren.
5. P2P-Ablauf festlegenPartner-Rufzeichen, Betriebsart, genaue Frequenzangabe, Seitenband beziehungsweise Datenmodus, Haupt- und Ersatzband sowie UTC-Zeitfenster schriftlich vereinbaren. Festlegen, welche Station zuerst hört und welche die Verbindung aufbaut.
6. Station ohne Internet aufbauenNetzwerkverbindung am Rechner ausschalten, Antenne und Akku verwenden und den gesamten lokalen Ablauf öffnen. Erst dabei fallen fehlende Treiber, Online-Handbücher oder nicht gespeicherte Einstellungen auf.

5. Nachrichten schreiben, die jemand weiterverwenden kann

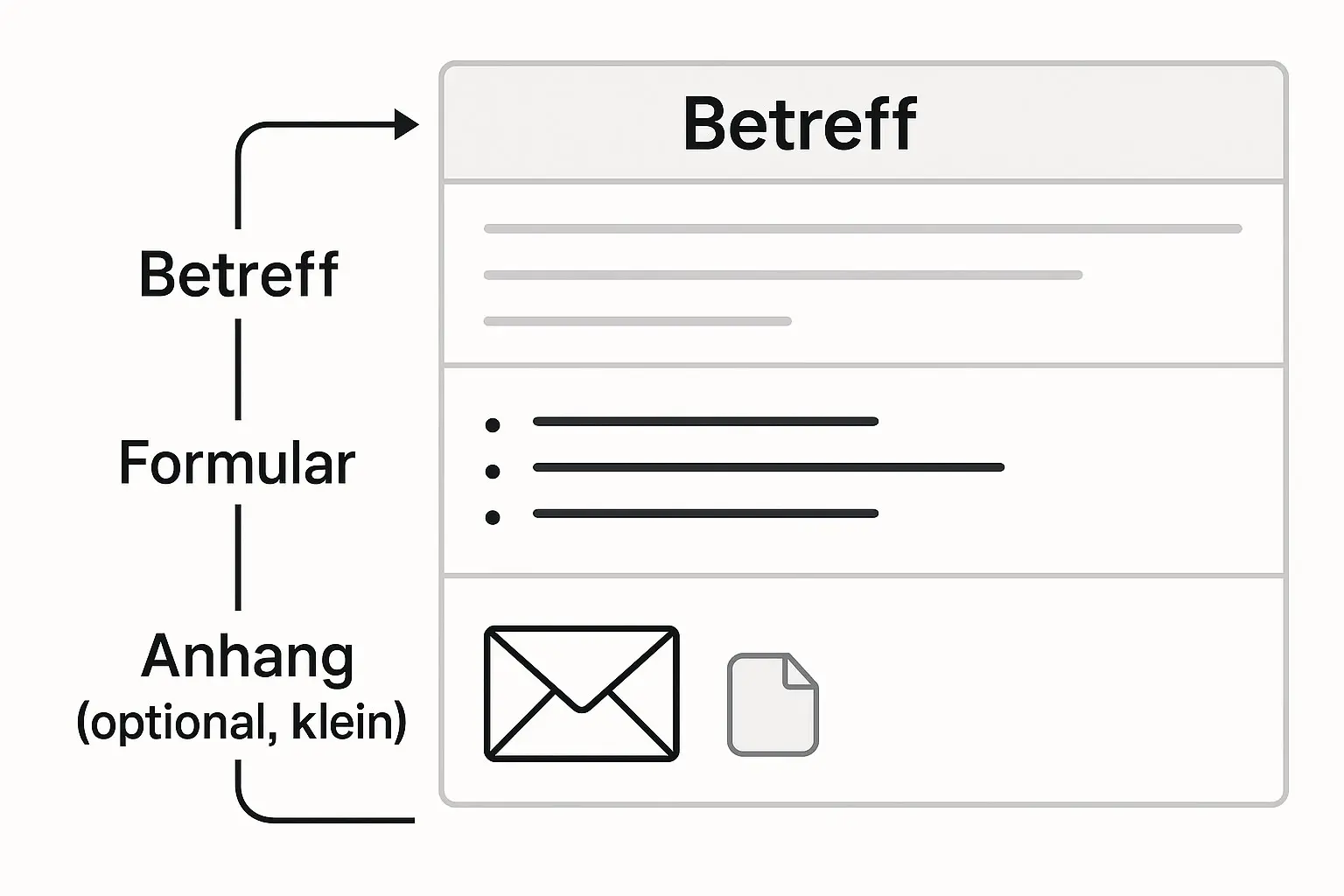

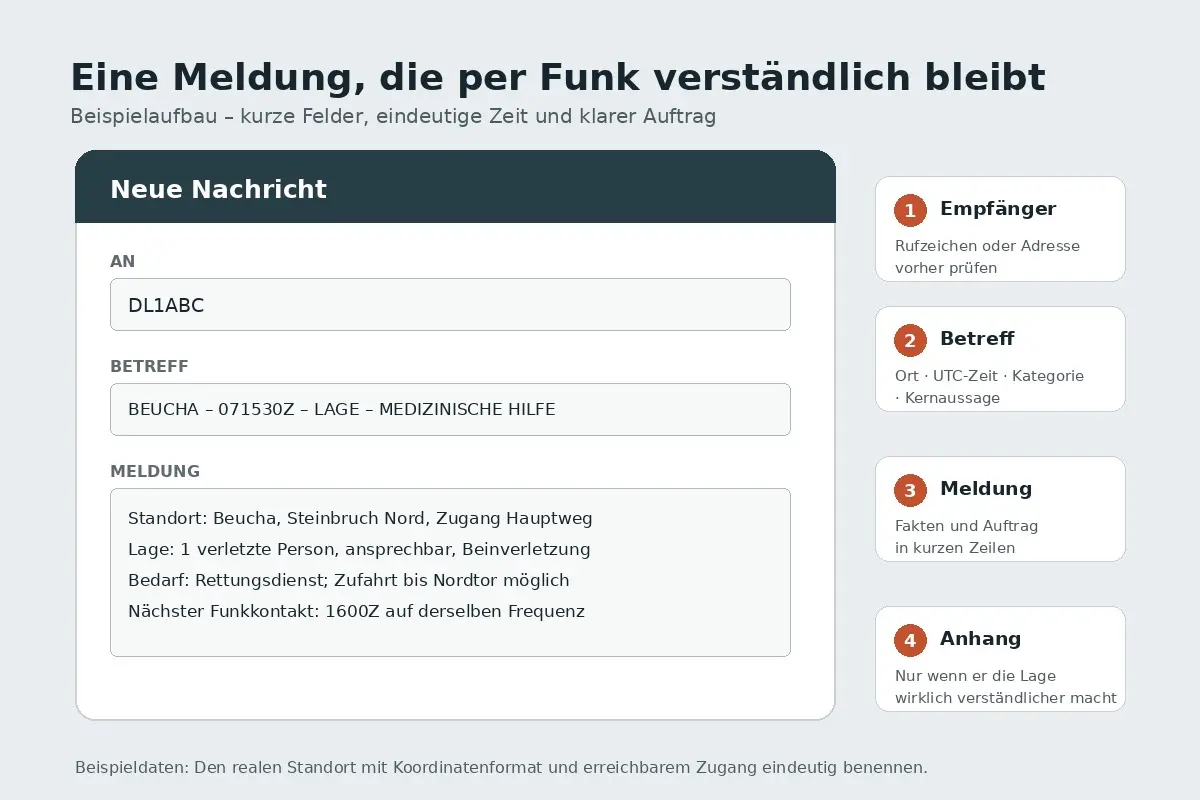

Die eigentliche Nachricht entsteht vor der Funkverbindung. Eine klare Meldung braucht einen Empfänger, einen eindeutigen Betreff, einen prüfbaren Zeitstand und einen konkreten Inhalt. Der Übertragungsweg wird erst danach ausgewählt. So bleibt die Verbindung kurz, und bei einem Abbruch geht keine Zeit durch Schreiben während der Sitzung verloren.

Betreffzeile und Zeitangabe

Eine brauchbare Betreffzeile lässt sich in einer vollen Eingangsliste erkennen: Ort – Zeit – Art der Meldung – Kernaussage. Beispiel: „BEUCHA – 071530Z – LAGE – ZUFAHRT NORD FREI“. Das „Z“ kennzeichnet UTC. Wenn eine Gruppe mit Ortszeit arbeitet, wird das ausdrücklich festgelegt; gemischte Zeitangaben führen besonders bei Schichtwechseln zu Fehlern.

Standort und Auftrag

„Am Steinbruch“ genügt nicht, wenn es mehrere Zufahrten gibt. Nenne Gemeinde oder Region, Zugang, markanten Punkt und bei Bedarf Koordinaten. Zu Koordinaten gehört das Format: Dezimalgrad ist nicht Grad und Dezimalminuten; UTM braucht unter anderem Zone und vollständigen Ost- und Nordwert. Schreibe danach, was passiert ist, wie viele Personen betroffen sind und welche Handlung benötigt wird.

Status und Bestätigung

Eine gesendete Nachricht ist noch nicht automatisch gelesen. Unterscheide zwischen „im Postausgang“, „vom RMS übernommen“, „dem Winlink-System zugestellt“ und „vom Empfänger bestätigt“. Bei einer kritischen Meldung wird eine inhaltliche Rückmeldung verlangt, beispielsweise: „Übernahme durch Leitstelle bestätigt, Vorgang 317, Rückmeldung um 1600Z.“

Formulare können Felder vereinheitlichen und eine spätere Auswertung erleichtern. Sie helfen aber nur, wenn beide Seiten die verwendete Vorlage kennen und der Inhalt knapp bleibt. Der Empfänger muss die Information auch als Klartext verstehen können. Ein Formular mit vielen leeren oder bedeutungslosen Feldern verlängert die Übertragung ohne Nutzen.

6. Winlink Express unter Windows einrichten

Winlink Express bündelt Nachrichtenverwaltung, Formulare, Sitzungsarten und die Steuerung unterstützter Modems. Die genaue Oberfläche ändert sich mit Versionen; entscheidend ist die Reihenfolge der Einrichtung.

1. Grunddaten speichern: Rufzeichen, Locator, Kennwort und Kontaktangaben korrekt eintragen. Danach eine Telnet-Sitzung testen. So sind Konto- und Adressfehler bereits ausgeschlossen, bevor Funktechnik hinzukommt.
2. Sitzungsart passend wählen: Für Kurzwelle etwa VARA HF, ARDOP oder Pactor; für VHF/UHF je nach erreichbarem RMS Packet oder VARA FM. Eine VARA-HF-Sitzung kann kein Gateway erreichen, das nur Pactor anbietet.
3. Funkgerät auswählen: CAT-Schnittstelle, Port, Datenrate und PTT-Methode nach Gerät und Interface einstellen. Keine Portnummer aus einer fremden Anleitung übernehmen, ohne sie im eigenen Windows-Gerätemanager zu prüfen.
4. Audio zuordnen: Im Modem das Aufnahmegerät wählen, das vom Funkgerät kommt, und das Wiedergabegerät, das zum Sender geht. Allgemeine Notebook-Mikrofone und Lautsprecher sind dafür gewöhnlich die falschen Geräte.
5. RMS-Liste aktualisieren: In der geöffneten Sitzung die aktuelle Kanalliste laden. Nach unterstütztem Modus und passendem Band filtern. Die Ausbreitungsbewertung ist eine Auswahlhilfe, keine Empfangsgarantie.
6. Testnachricht vorbereiten: Einen klaren Betreff und wenige Zeilen schreiben, in den Postausgang legen und erst danach eine Sitzung öffnen.

Gib Funkfrequenzen nicht blind an mehreren Stellen ein. Die Winlink-Liste kann eine Mittenfrequenz des Datensignals und eine davon abweichende einzustellende Frequenz anzeigen. Bei Soundkartenverfahren liegt das Nutzsignal innerhalb des USB-Durchlassbereichs. Nutzt der Client CAT-Steuerung, soll er die vorgesehene Funkgerätefrequenz und den Datenmodus setzen. Bei manueller Bedienung wird genau die als Dial- beziehungsweise Funkgerätefrequenz ausgewiesene Angabe verwendet.

Speichere nach dem funktionierenden Test Bildschirmfotos oder kurze Notizen zu den eigenen Gerätewerten. Windows kann nach einem Update Audiogeräte umbenennen oder ein anderes Standardgerät auswählen. Eine Liste wie „CAT COM5, PTT über CAT, Eingang USB Audio CODEC, Ausgang USB Audio CODEC“ verkürzt die Fehlersuche erheblich.

7. Pat auf Linux oder Raspberry Pi

Pat ist ein eigenständiger, plattformübergreifender Winlink-Client mit Weboberfläche und Kommandozeile. Er unterstützt unter anderem VARA, ARDOP, Pactor, AX.25 und Telnet, benötigt je nach Betriebsart jedoch externe Komponenten. Ein Einplatinenrechner kann wenig Energie brauchen, doch die gesamte Kette aus Soundgerät, Funkgerätesteuerung, Modemprozess und Benutzeroberfläche muss zusammenpassen.

Für eine robuste Installation werden Pat, Modemsoftware, Hamlib beziehungsweise die benötigte Funkgerätesteuerung und alle Konfigurationsdateien lokal gesichert. Gerätenamen unter Linux können sich nach dem Umstecken ändern. Dauerhafte Gerätezuordnungen oder eine eindeutige Beschriftung der USB-Anschlüsse verhindern, dass beim nächsten Start CAT und Audio auf einem anderen Gerät landen.

Eine grafische Oberfläche auf einem sparsamen Rechner ist nicht automatisch genügsamer als ein vorhandenes Notebook. Bildschirm, Spannungswandler, WLAN-Zugangspunkt und externe Soundkarte gehören in die Energiebilanz. Entscheidend ist die gemessene Gesamtaufnahme der fertigen Station.

8. Funkgerät, Audio und PTT sauber einstellen

Digitale Mehrtonsignale belasten den Sender anders als Sprache. Eine übersteuerte Audiokette verbreitert das Signal, erhöht die Fehlerrate und stört benachbarte Frequenzen. Mehr Audiopegel erzeugt oberhalb des sauberen Arbeitsbereichs keine bessere Verbindung.

Empfangsweg

Wähle am Transceiver den für das Verfahren vorgesehenen Datenmodus und eine passende Filterbreite. Sprachkompressor, Sprachklangregler und automatische Notchfunktionen bleiben für den ersten Test ausgeschaltet. Am Computer darf der Eingang weder fast leer bleiben noch ständig am Anschlag stehen. Der Modem-Wasserfall soll das empfangene Signal klar zeigen, ohne breite Übersteuerung.

Sendeweg

Stelle zunächst eine niedrige HF-Leistung ein. Starte die Pegelfunktion des verwendeten Modems und regle den Audioausgang so, wie es die Anleitung des eigenen Transceivers vorsieht. Für ALC gibt es keinen universellen Satz wie „darf nur kurz zucken“. Manche Geräte verlangen im Datenbetrieb keine ALC-Anzeige, andere definieren einen bestimmten zulässigen Bereich. Maßgeblich sind Gerätehandbuch, Modemanleitung und ein sauberes Ausgangssignal.

Die HF-Leistung wird am Funkgerät eingestellt, der Audiopegel sorgt für die korrekte Ansteuerung. Den Sender über den Audioausgang „leiser“ zu machen, kann in einen ungünstigen Arbeitsbereich führen. Nach der Einstellung eine echte kurze Verbindung mit Gegenstellenbericht prüfen. Das Wattmeter zeigt bei einem Datensignal anders als bei SSB-Sprache; das ist kein Grund, den Audiopegel bis zur Begrenzung hochzudrehen.

PTT, CAT und VOX

CAT überträgt Steuerbefehle, PTT schaltet den Sender. Manche Geräte erledigen beides über ein USB-Kabel, andere brauchen eine zusätzliche Leitung. Prüfe, dass der Sender zu Beginn des Modemsignals sicher einschaltet und nach dem Datenblock wieder auf Empfang geht. Bleibt PTT hängen, kann die Gegenstation nicht antworten.

VOX reagiert auf Audio und kann als Ausweichlösung dienen. Systemtöne, Benachrichtigungen oder ein versehentlich falsch geroutetes Audiosignal können den Sender dabei unerwartet tasten. Für einen vorbereiteten Aufbau ist eine definierte CAT- oder PTT-Steuerung gewöhnlich zuverlässiger. Betriebssystemklänge und automatische Lautstärkeverbesserungen werden am verwendeten Audiogerät deaktiviert.

9. Funkweg und Antenne passend auswählen

Die Entfernung allein bestimmt das Band nicht. Tageszeit, Ionosphäre, Gelände, Störpegel, Antennenwinkel und tatsächlich aktive Gateways wirken zusammen. Deshalb ist ein Rechner, der aus „200 km und Nacht“ eine sichere Frequenz erzeugt, für die Praxis ungeeignet. Die Auswahl verbindet aktuelle RMS-Daten, Ausbreitungsbeobachtung und erprobte Ersatzwege.

VHF und UHF zu einem örtlichen RMS

Packet oder VARA FM sind sinnvoll, wenn ein erreichbares Gateway vorhanden ist. Ohne Relaisweg verhalten sich diese Frequenzen weitgehend wie ein direkter Funkweg: Gelände, Gebäude und niedrige Antennen können stark abschatten. Ein höherer, freierer Antennenstandort verbessert beide Richtungen und hilft oft stärker als zusätzliche Sendeleistung.

Packet und VARA FM müssen an beiden Enden passend konfiguriert sein. Ein Gateway, das 1.200-Baud-Packet anbietet, nimmt nicht automatisch VARA FM an. Bei VARA FM kann zusätzlich die unterstützte Bandbreite eine Rolle spielen. Die RMS-Liste und die Angaben des Betreibers sind entscheidend.

Kurzwelle für regionale Verbindungen

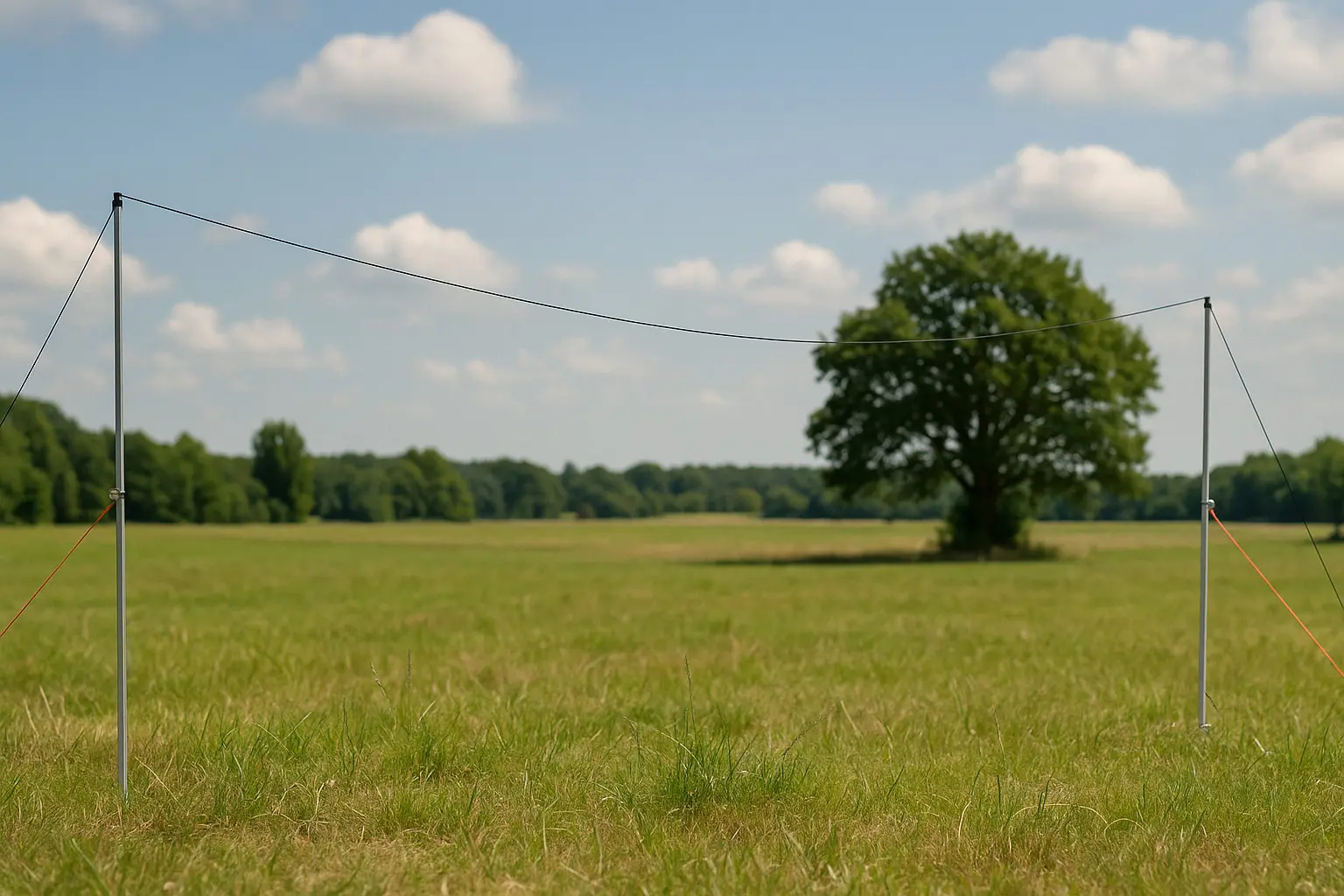

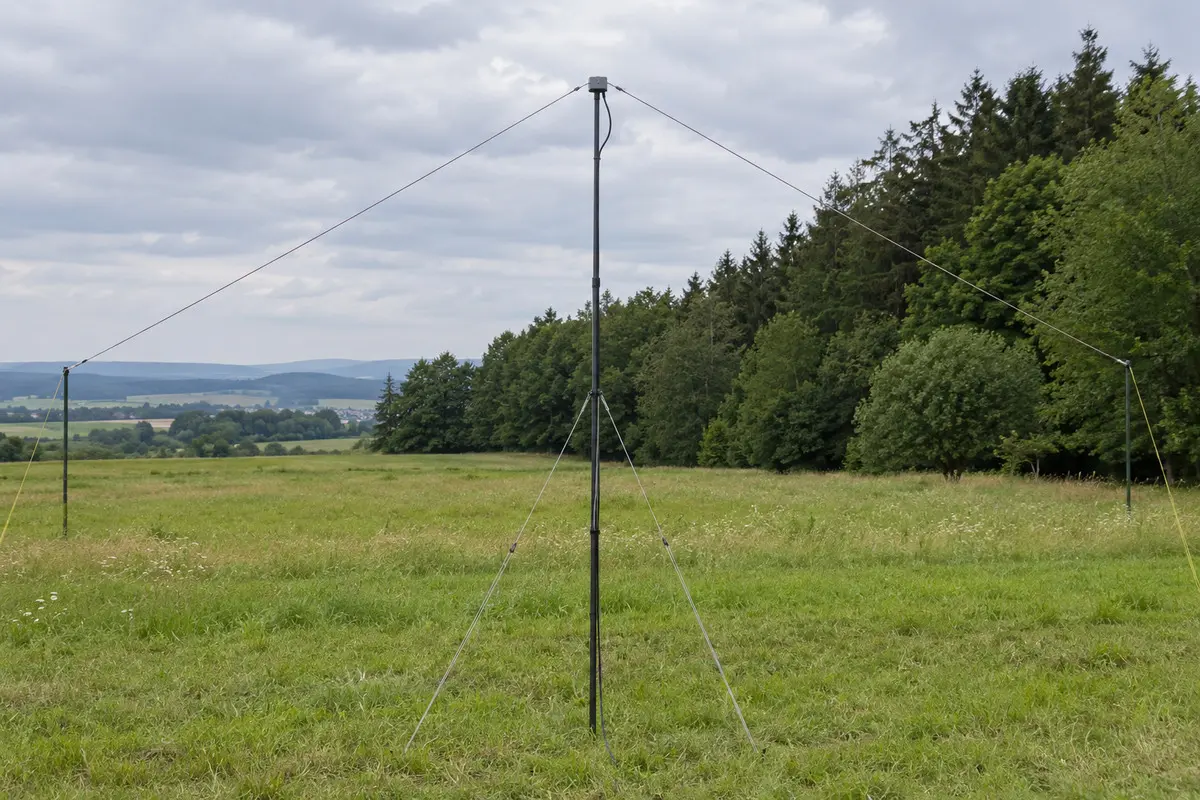

Für Entfernungen innerhalb einiger hundert Kilometer kann NVIS genutzt werden: Ein horizontaler oder als Inverted-V aufgebauter Draht strahlt einen großen Teil der Energie steil nach oben ab; die Ionosphäre führt einen Teil davon in die Region zurück. In Mitteleuropa sind dafür häufig 40 Meter am Tag und 80 Meter am Abend oder in der Nacht geeignete Ausgangspunkte. Das bleibt von den aktuellen Bedingungen abhängig.

Ein Halbwellendipol wird grob mit einer Gesamtlänge von 143 geteilt durch die Frequenz in MHz begonnen. Bei 7,1 MHz sind das rund 20,1 Meter, bei 3,65 MHz rund 39,2 Meter. Etwas länger zuschneiden und am vollständigen Aufbau abgleichen. Isolierung, Drahtstärke, Höhe und Umgebung verändern die Resonanz. Ein Antennentuner kann das Funkgerät anpassen, ersetzt aber keine wirksame Antennengeometrie.

Eine Höhe von ungefähr fünf bis zehn Metern ist für einen portablen regionalen 40-/80-Meter-Aufbau ein brauchbarer Ausgangsbereich, wenn Gelände und Befestigung das zulassen. Sehr niedrige Drähte verlieren mehr Energie im Boden. Eine feste Behauptung wie „0,1 bis 0,25 Wellenlängen liefert immer 50 bis 500 km“ wäre falsch: Der Funkweg kann trotz passender Antenne ausfallen.

Kurzwelle über größere Entfernung

Für weit entfernte RMS können 20 Meter oder höhere Bänder besser passen. Flachere Abstrahlung und ein freier Abstrahlweg werden wichtiger. Die automatische Ausbreitungsbewertung im Client hilft, Kandidaten zu sortieren. Sie kennt jedoch weder jeden örtlichen Störer noch den tatsächlichen Zustand Deiner Antenne. Zwei oder drei vorher erprobte Gateways auf unterschiedlichen Bändern sind wesentlich wertvoller als eine lange ungeprüfte Liste.

10. Die erste RMS-Verbindung Schritt für Schritt

1. Nachricht abschließenEmpfänger, Betreff, Text und gegebenenfalls kleinen Anhang kontrollieren. Die Nachricht in den Postausgang legen.
2. Sitzung und Gateway wählenPassende Betriebsart öffnen, RMS-Liste aktualisieren beziehungsweise aus dem offline gespeicherten Stand wählen und einen Kandidaten auf einem erprobten Band auswählen.
3. Funkgerät kontrollierenAntenne, SWR beziehungsweise Anpassung, Datenmodus, Filter, CAT und PTT prüfen. Den Sender nicht mit Sprache auf einer Datenfrequenz testen.
4. Frequenz beobachtenVor dem Verbindungsversuch hören und den Modem-Wasserfall ansehen. Ein laufendes Datensignal kann zu einer Verbindung gehören, deren Gegenstelle Du nicht hörst.
5. Connect startenDer Client ruft das ausgewählte RMS. Währenddessen Versorgungsspannung, Senderzustand und Kühlung beobachten. Die Software soll den eigentlichen Datenaustausch steuern.
6. Ergebnis lesenFehlermeldung, übertragene Nachricht und empfangene Post kontrollieren. Ein abgebrochener Connect kann bereits einen Teil ausgetauscht haben; nicht sofort dieselbe Nachricht neu erstellen.
7. Gezielt wechselnBei Misserfolg erst Ursache eingrenzen. Ist das Signal hörbar, Einstellungen prüfen. Ist das Band leer, einen vorbereiteten Gateway- oder Bandwechsel versuchen. Zwischen Rufen ausreichend Empfangszeit lassen.
8. Log führenUTC-Zeit, eigenes Band, RMS-Rufzeichen, Modus, Ergebnis, Leistung und auffälligen Störpegel notieren. Diese Daten verbessern die nächste Auswahl.

Die Übertragung kann je nach Nachricht, Modus und Funkweg sehr kurz oder deutlich länger dauern. Eine feste Vorgabe wie „nach 30 bis 45 Sekunden abbrechen“ passt daher nicht. Abgebrochen wird bei einer aussagekräftigen Fehlermeldung, bei erkennbar ungeeignetem Funkweg, gefährlicher Erwärmung oder instabiler Stromversorgung. Wiederholte Rufe ohne Änderung verbrauchen Frequenzzeit und Energie.

11. Peer-to-Peer ohne Internet richtig vorbereiten

P2P ist eine direkte Winlink-Sitzung zwischen zwei Clientstationen. Sie nutzt keine RMS-Zwischenspeicherung. Beide Seiten müssen gleichzeitig erreichbar sein. In Winlink Express wird beim Erstellen der Meldung der Nachrichtentyp Peer-to-Peer Message gewählt. Die Zielstation wird mit ihrem Rufzeichen adressiert.

Eine Station öffnet zum vereinbarten Zeitpunkt eine P2P-Sitzung und wartet als empfangende Seite. Die andere verbindet sich gezielt mit ihrem Rufzeichen. Welche Seite zuerst anruft, steht im Plan. Andernfalls können beide gleichzeitig rufen oder beide vergeblich warten. Nach einem erfolglosen Versuch gilt eine feste Reihenfolge für Wiederholung und Wechsel.

Ein Beispiel wäre: Station A hört ab 1800Z fünf Minuten auf der festgelegten 40-Meter-Frequenz in VARA HF; Station B startet den Connect. Nach zwei erfolglosen Versuchen wechseln beide um 1807Z auf die vorbereitete 80-Meter-Frequenz. Kommt auch dort keine Verbindung zustande, versuchen sie es erneut um 1900Z. Die konkreten Frequenzen werden anhand der eigenen Berechtigungen und des Bandplans festgelegt.

Vor einer Übung wird kontrolliert, ob die Nachricht wirklich im P2P-Postausgang liegt. Danach lässt sich der Test vollständig ohne Internet durchführen. Als Erfolg gilt nicht nur „Connected“, sondern eine empfangene Meldung mit korrektem Inhalt und eine Rückmeldung der Zielstation.

12. Strombedarf und Sendebetrieb realistisch planen

Bei einem digitalen Signal kann der Sender über längere Abschnitte mit hoher mittlerer Leistung arbeiten. Das belastet Endstufe, Kabel und Akku stärker als kurze SSB-Sprachspitzen. Die Dauerbetriebsangaben und Hinweise zur Leistungsreduzierung im Gerätehandbuch sind deshalb wichtiger als die maximale Zahl auf der Frontplatte.

Ein nachvollziehbarer Überschlag

Angenommen, der Transceiver benötigt im Empfang 1 A und während der Datenübertragung im Mittel 8 A. Bei sechs Stunden Betriebsbereitschaft und einem tatsächlichen Sendezeitanteil von zehn Prozent beträgt der mittlere Strom 1,7 A: 90 Prozent × 1 A plus 10 Prozent × 8 A. Das ergibt 10,2 Ah allein für das Funkgerät. Ein 10-Ah-Akku wäre dafür bereits ohne Kälte, Alterung und Reserve zu knapp.

Der Rechner kommt hinzu. Benötigt ein Notebook im Mittel 8 W, sind das in sechs Stunden weitere 48 Wh. Läuft es über einen Spannungswandler, entstehen zusätzliche Verluste. Messe daher den vollständigen Aufbau in Empfang, beim Connect und beim Laden. Herstellerwerte können für die Sicherungs- und Kabelauslegung nötig sein, bilden aber nicht automatisch den eigenen Durchschnittsbetrieb ab.

Bei LiFePO4-Akkus müssen Spannungsbereich, Stromgrenze des Batteriemanagementsystems und Ladetemperatur zum Einsatz passen. Viele Modelle dürfen unter 0 °C nicht ohne geeigneten Schutz geladen werden. Ein Solarpanel liefert zudem nicht seine Nennleistung über den ganzen Tag. Ladeenergie wird getrennt gemessen und als Ergänzung geplant.

13. Fehlersuche: vom sichtbaren Fehler zur Ursache

Ändere bei der Fehlersuche jeweils nur einen Punkt. Wer gleichzeitig Gateway, Band, Audiogerät und CAT-Einstellungen wechselt, kann einen zufälligen Erfolg später nicht wiederholen. Ein kurzes Fehlerprotokoll mit Bildschirmmeldung, Zeitpunkt und verwendeter Konfiguration ist wertvoller als „ging gestern noch“.

14. Einsatzcheck vor und nach einer Sitzung

15. Vier Übungen bis zum belastbaren Betrieb

1. Nachrichtenweg ohne FunkKonto einrichten, eine Telnet-Sitzung öffnen, Testnachricht senden, Antwort empfangen und die Statusanzeigen unterscheiden. Danach eine Vorlage mit Ort, UTC-Zeit, Lage, Bedarf und nächster Kontaktzeit erstellen.
2. Eigene FunkstationCAT, PTT und Audio einrichten. Einen erreichbaren RMS-Kanal auswählen und eine kurze Nachricht übertragen. Alle funktionierenden Werte und Kabel beschriften.
3. Band- und GatewaywechselDasselbe Ziel über einen zweiten vorbereiteten Weg erreichen. Eine absichtlich ungeeignete Einstellung erkennen und anhand des Protokolls korrigieren. Den Aufbau nur aus Akku betreiben.
4. Vollständige P2P-ÜbungInternet an beiden Stationen ausschalten, Rollen und Zeitfenster einhalten, eine P2P-Nachricht austauschen, Antwort senden und planmäßig auf eine Ersatzfrequenz wechseln.

Danach wird nicht die Zahl der erfolgreichen Verbindungen bewertet, sondern der Ablauf: Kam der Inhalt fehlerfrei an? Wurde eine Bestätigung erzeugt? Blieb die Station elektrisch stabil? Konnte ein anderer Bediener anhand der Notizen übernehmen? Aus diesen Punkten entsteht eine Liste konkreter Verbesserungen für die nächste Übung.

16. Frequenznutzung und vertrauliche Angaben

Für das Senden im deutschen Amateurfunk sind eine Zulassung und ein zugeteiltes Rufzeichen erforderlich. Verwendet werden nur die Frequenzbereiche, Betriebsarten, Bandbreiten und Leistungen, die der eigenen Klasse und den aktuellen Bestimmungen entsprechen. Die Rufzeichenregeln gelten auch für digitale Verbindungen. Der Empfang allein benötigt keine Amateurfunkzulassung.

Das Winlink-Kennwort authentifiziert den Zugang zum Konto. Es macht die Funkübertragung nicht zu einem vertraulichen Kanal. Aussendungen können von anderen Stationen empfangen und ausgewertet werden; Nachrichten können zudem über Gateways und Server laufen. Personenbezogene und medizinische Angaben werden daher auf das für die Hilfe notwendige Maß beschränkt und mit der zuständigen Organisation abgestimmt.

Winlink-Verkehr im Amateurfunk bleibt nichtkommerzieller Amateurfunk. Der Anschluss einer Amateurfunkstelle an Telekommunikationsnetze ist in Deutschland grundsätzlich vorgesehen, unterliegt aber den gesetzlichen Rahmenbedingungen. Ein Notfall hebt weder Frequenzgrenzen noch die technischen Anforderungen pauschal auf. Die eigene Stationsplanung wird innerhalb der vorhandenen Rechte aufgebaut und regelmäßig an aktuelle Regelungen angepasst.

17. Die wichtigsten Begriffe

CMS

Der zentrale Teil des Winlink-Systems, der Nachrichten annimmt, speichert und an Empfänger beziehungsweise andere Zugangswege weitergibt.

RMS

Radio Message Server: Eine Gatewaystation, die Clientverbindungen per Funk annimmt. Ihre angebotenen Bänder und Modi stehen in der RMS-Liste.

P2P

Direkte Verbindung zweier Winlink-Clientstationen. Dafür werden eigene P2P-Nachrichten und eine zeitliche sowie technische Verabredung benötigt.

VARA HF / VARA FM

Softwaremodems für Kurzwelle beziehungsweise FM-Funkwege. Gegenstelle und Client müssen die jeweilige Variante unterstützen.

ARDOP

Softwarebasiertes Übertragungsverfahren für Winlink-Verbindungen auf Kurzwelle.

Pactor

Familie robuster Datenverfahren, die auf der Clientseite gewöhnlich ein kompatibles Hardwaremodem voraussetzt.

Packet / AX.25

Digitales Übertragungsverfahren, das häufig auf VHF und UHF mit einem TNC oder Softwaremodem verwendet wird.

CAT

Computersteuerung des Funkgeräts, beispielsweise für Frequenz und Betriebsart. CAT und PTT können über dieselbe oder getrennte Schnittstellen laufen.

PTT

Umschaltung des Transceivers vom Empfang auf Sendung.

Dial-Frequenz

Die am Funkgerät einzustellende Frequenz. Sie kann bei einem USB-Datenverfahren unter der angegebenen Mittenfrequenz des Datensignals liegen.

ALC

Regelung beziehungsweise Begrenzung des Senderpegels. Der zulässige Anzeigebereich ist geräteabhängig.

NVIS

Steile Kurzwellenabstrahlung für regionale Raumwellenverbindungen. Sie erfordert ein passendes Band und eine geeignete Antenne, garantiert aber keine feste Reichweite.
