Peltiergenerator | Strom aus einem nutzbaren Temperaturunterschied
Als Peltiergenerator wird häufig ein thermoelektrischer Generator bezeichnet, der aus einem Temperaturunterschied elektrische Energie gewinnt. Physikalisch beruht dieser Betrieb auf dem Seebeck-Effekt. Der Peltier-Effekt beschreibt dagegen den Wärmetransport, den ein elektrischer Strom in einer entsprechenden Anordnung bewirkt.
Seebeck-Effekt und Peltier-Effekt auseinanderhalten
Ein thermoelektrisches Modul enthält elektrisch verbundene Elemente geeigneter Materialien. Wird zwischen seinen beiden Seiten ein Temperaturunterschied aufrechterhalten, entsteht eine elektrische Spannung. Bei einem angeschlossenen Verbraucher kann Strom fließen.
Im Kühlbetrieb wird elektrische Energie zugeführt, um Wärme zu transportieren. Im Generatorbetrieb wird ein Teil des Wärmestroms in elektrische Energie umgewandelt. Dass sich ein Modul grundsätzlich in beiden Richtungen betreiben lässt, bedeutet jedoch nicht, dass jedes Kühlmodul für jede Wärmequelle geeignet ist.
Die kalte Seite entscheidet mit

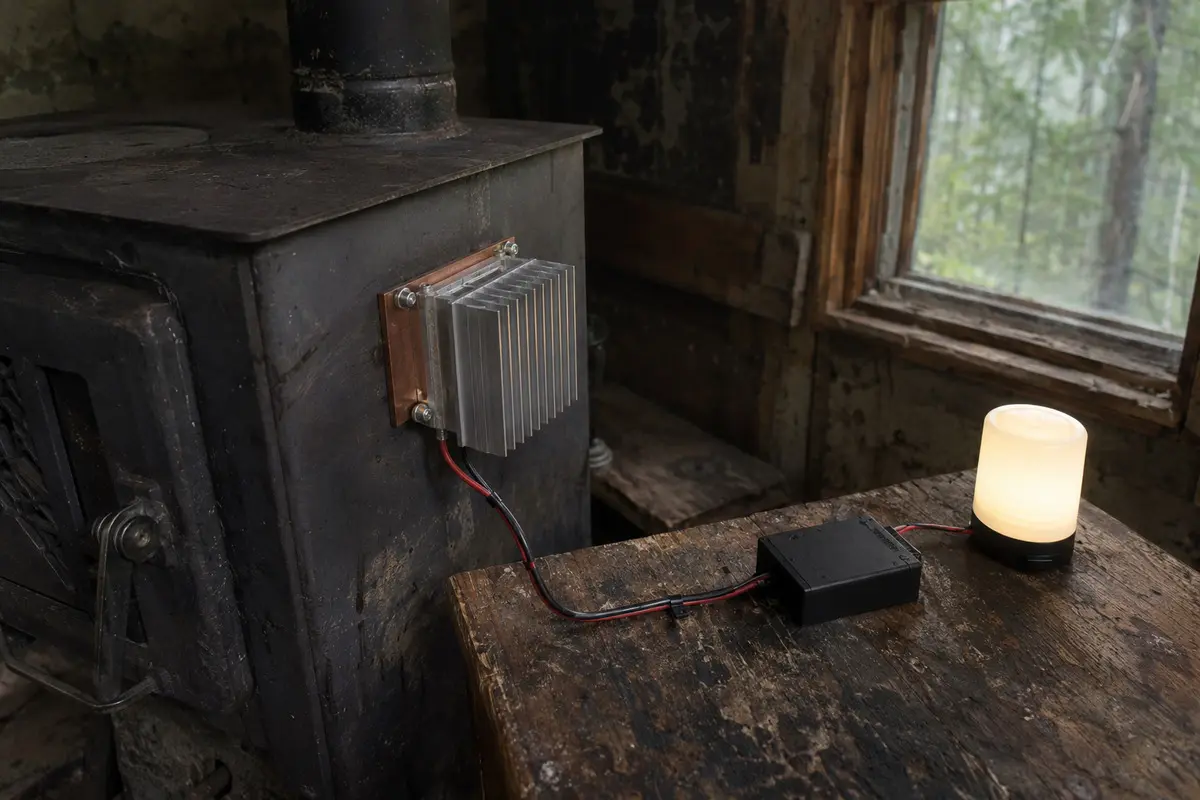

Ein Generator benötigt eine wärmere und eine kühlere Seite. Der Kühlkörper führt die Wärme ab, die auf der kälteren Seite ankommt. Erwärmt er sich stark, wird der Temperaturunterschied am Modul kleiner und die möglichen elektrischen Betriebswerte ändern sich.
Entscheidend ist der Unterschied direkt zwischen den Modulflächen. Eine hohe Flammentemperatur neben einem Aufbau beschreibt diese Größe nicht. Ebenso genügt ein großer Kühlkörper allein nicht, wenn die Wärme ihn schlecht erreicht oder er sie nicht an die Umgebung abgeben kann.
Die Stromgewinnung verbraucht dabei keine „kostenlose Wärmequelle“. Wird für den Betrieb ein Feuer oder Kocher eingesetzt, benötigt dieser Brennstoff und einen geeigneten Betriebsort. Ob eine vorhandene Wärmequelle sinnvoll mitgenutzt werden kann, ist eine Frage des gesamten Aufbaus.
Spannung ist noch keine Ladeleistung
Ein Messgerät kann am unbelasteten Modul eine Spannung anzeigen, obwohl der Aufbau unter Last nur wenig Leistung liefert. Die Ausgangsspannung verändert sich beim Anschluss eines Verbrauchers. Eine USB-Buchse allein sorgt deshalb noch nicht für eine passende Versorgung.
Zur nutzbaren Anlage gehören eine geeignete elektrische Anpassung und gegebenenfalls eine Ladeelektronik. Deren Verluste sowie der Eigenverbrauch etwaiger Lüfter müssen in der Leistungsbilanz berücksichtigt werden. Maßgeblich ist, was am vorgesehenen Verbraucher tatsächlich ankommt.
Eine einfache Energierechnung
Angenommen, ein geprüfter Aufbau liefert am nutzbaren Ausgang über zwei Stunden hinweg durchschnittlich drei Watt. Dann stehen rechnerisch sechs Wattstunden zur Verfügung. Sinkt die mittlere Leistung auf ein Watt, sind es in derselben Zeit nur zwei Wattstunden. Weitere Verluste beim Speichern im Akku kommen gegebenenfalls hinzu.
Dieses Beispiel ist keine Leistungsangabe für ein bestimmtes Modul. Es zeigt, warum Ladezeit, durchschnittliche Ausgangsleistung und nutzbare Energiemenge gemeinsam betrachtet werden müssen. Eine kurze Spitzenleistung eignet sich nicht als Grundlage für eine mehrstündige Versorgung.
Was vor dem Einsatz geklärt sein muss
- Modul: Welche Temperaturen und mechanischen Einbaubedingungen erlaubt der Hersteller?
- Wärmeabfuhr: Funktioniert sie über die geplante Betriebszeit, auch bei warmer Umgebung?
- Ausgang: Passen Spannung, Strom und Ladeverfahren zum angeschlossenen Gerät?
- Betrieb: Welche Aufsicht, Brennstoffe und Abkühlzeiten benötigt der vollständige Aufbau?
Ein improvisierter Kleingenerator ist keine belastbare Versorgungszusage für Sauerstoffgeräte, Medikamentenkühlung oder andere medizinisch notwendige Technik. Dafür muss die Stromversorgung mit den Anforderungen des konkreten Geräts abgestimmt und verlässlich abgesichert sein.
